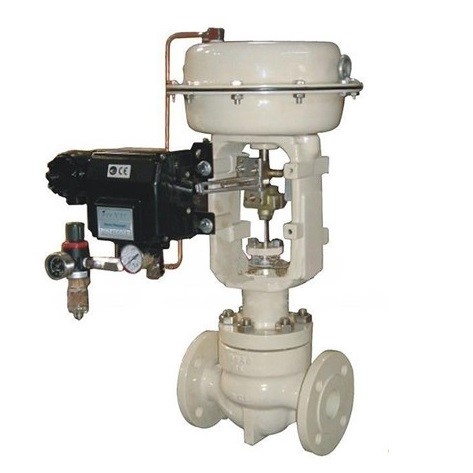

小口径气动调节阀

所属分类:气动阀门
浏览次数:23445

小口径气动单座调节阀,上阀盖采用波管纹密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一,由于波纹管元件本身变形性和卓著的抗老化性,这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管一填料双重密封结...

029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
■概述
小口径气动单座调节阀,上阀盖采用波管纹密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一,由于波纹管元件本身变形性和卓著的抗老化性,这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管一填料双重密封结构,安全可靠性更好。
因此,它在剧毒,强腐蚀性,放射性等稀有特殊介质的自动控制系统中得到广泛应用。调节阀配用多弹簧式薄膜执行机构,其结构紧凑,输出力大。
该系列调节阀是在CV3000调节阀的基础上,最新型的S型低流阻CV3000调节阀,符合IEC534-1-1976标准的新一代基型调节阀产品。
■技术参数
阀  体直通单座铸造球形阀
公称通径DN15、DN20、DN25
公称压力ANSI150、300、600
JIS 10、20、30、40K
PN 1.6、4.0、6.4MPa
使用压力1、2、3.5MPa
连接方式

法兰式:RF、RJ和 标准按ANSI BI6.5 JB/T79.1 PN1.6MPa JB/T79.2 凹凸面

材    料HT200 ZG251 ZG1Cr18Ni9 ZG0Crl7Ni2Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上 阀 盖常 温 型(P):-17~230℃
伸长Ⅰ型(E1):-45~+17℃  230~566℃
备注:工作温度不准超过各种材料的允许范围
压盖型式螺栓压紧式
填   料V型聚四氟乙稀填料,含浸聚四氟乙烯填料,石墨编织填料
阀内组件
阀芯型式单座柱塞型阀芯
流量特性金属阀座:Cv值从0.4~14的高精度流量特性符合ICE534-2参考图1 等百分比特性(%)和线性(L)
软 阀 座:参考图2、3 等百分比特性(%)和线性(L)
司太莱焊堆快开阀芯金属阀座QS
工作范围软阀座的工作温度和压差参考图4
司太莱堆焊的工作温度和压差参考图5
材   料1Cr18Ni9 0Cr17Ni12Mo2 堆焊司太莱合金 8Cr17
波纹管材料1Cr18Ni9
执行机构
型    式LHA多弹簧式薄膜执行机构或电动执行机构
膜片材料乙丙橡胶夹尼龙
弹簧范围0.02~0.10 0.08~0.24MPa
供气压力0.14、0.16、0.28、0.40MPa
气源接头Rc 1/4
环境温度-30~+70℃
阀作用型式气开式、气关式
附   件

定位器 、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其他

■主要性能
泄 漏 量: 金属阀座:符合标准ANSI B16.104IV级, 小于额定Cv的0.01%
           软阀座: 符合标准ANSI B16.104Ⅵ级, 小于额定Cv的10-7
           快开阀芯:小于额定Cv的10-7
回 差: 3%(带定位装置); 5%(不带定位装置)
线 性: ±3%(带定位装置); ±11%(不带定位装置)
备注:采用标准的V型聚四氟乙烯填料。
