靶式流量计
所属分类:靶式流量计
浏览次数:39156
产品说明:刮板流量计的特点及用途、使用范围:LB型刮板流量计是容积式流量计,主要用于计量流过封闭管道的液体总量。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情





一、概述

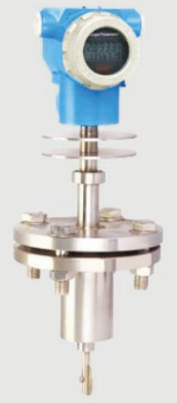

1635753789972941.png        靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度,低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,OPEC-BL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上,采用了最新型电容力传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

       采用电容式传感器的是该新型产品真正实现高精度、高稳定性的关键核心,彻底改变了原有应变式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种限制,不但发挥了靶式流量计原有的技术优势,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

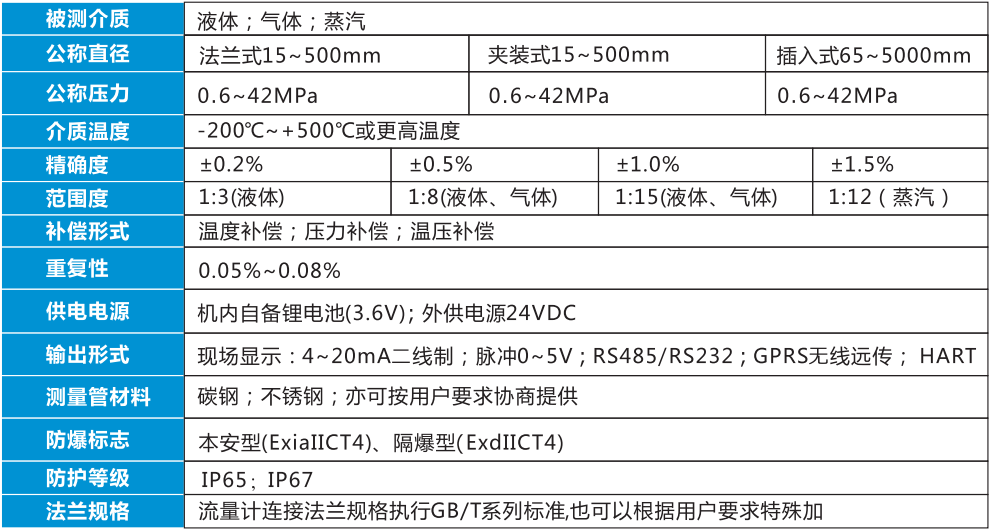

二、技术参数及内容

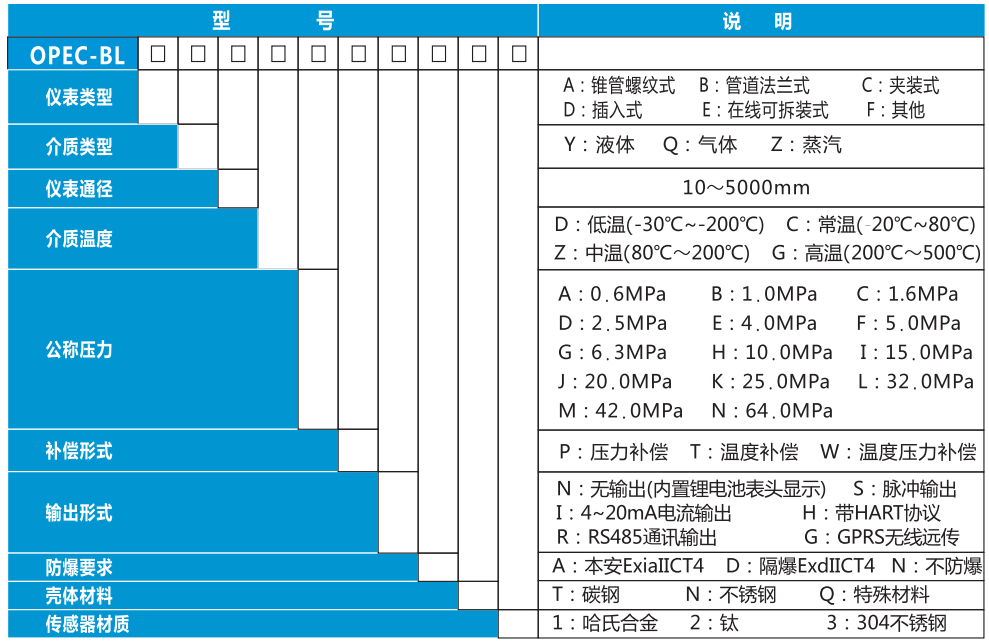

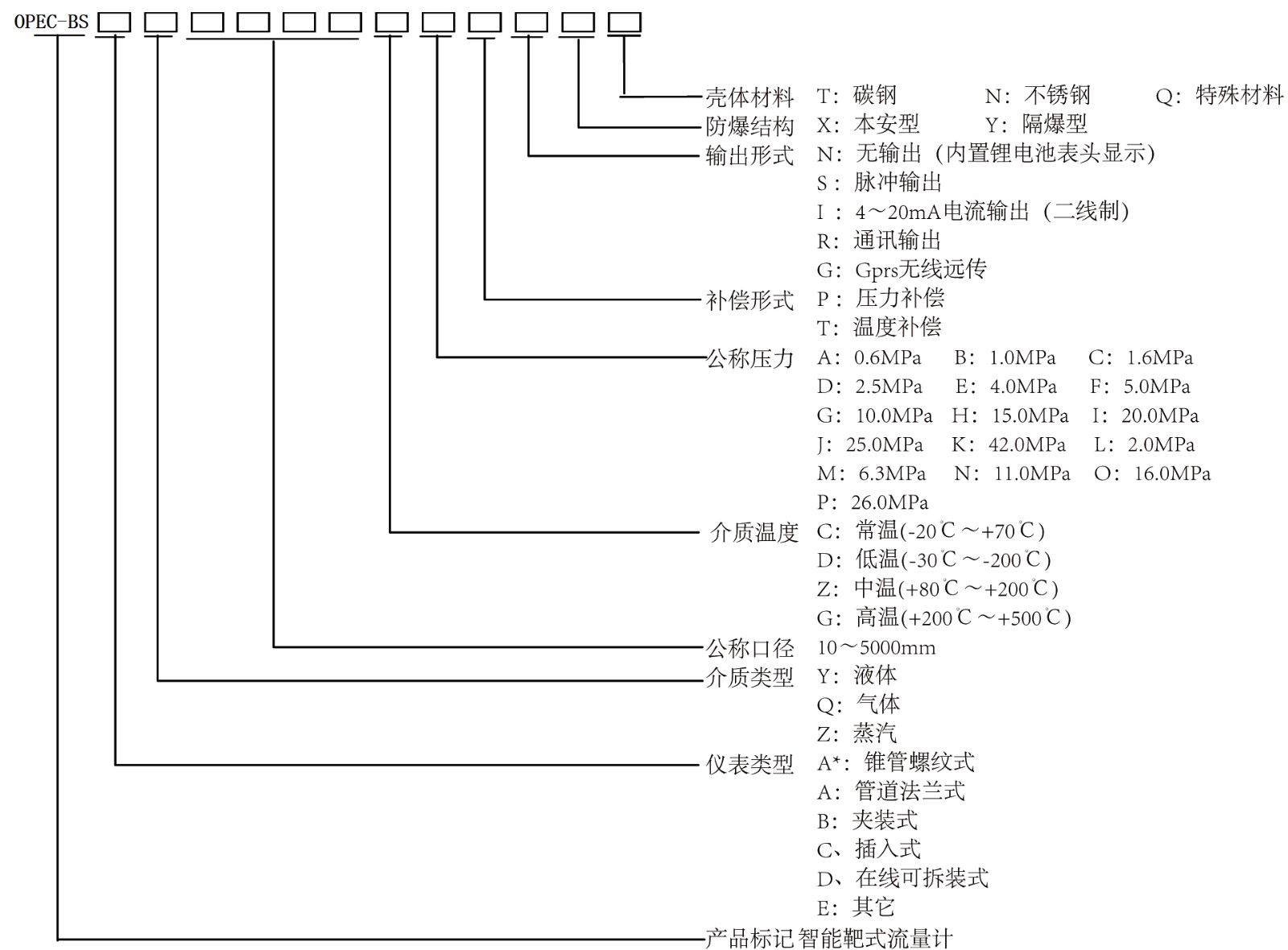

三、选型表及型号说明


选型举例:选用- -台不锈钢材质的靶式流量计,管道法兰式,测置气体,公称口径100mm ,介质温度为常温,公称压力2.5MPa ,带压力补偿, 4~20mA输出,本安防爆型,型号为OPEC- BLBQ100CDPIXN。

四、流量计测量范围选择

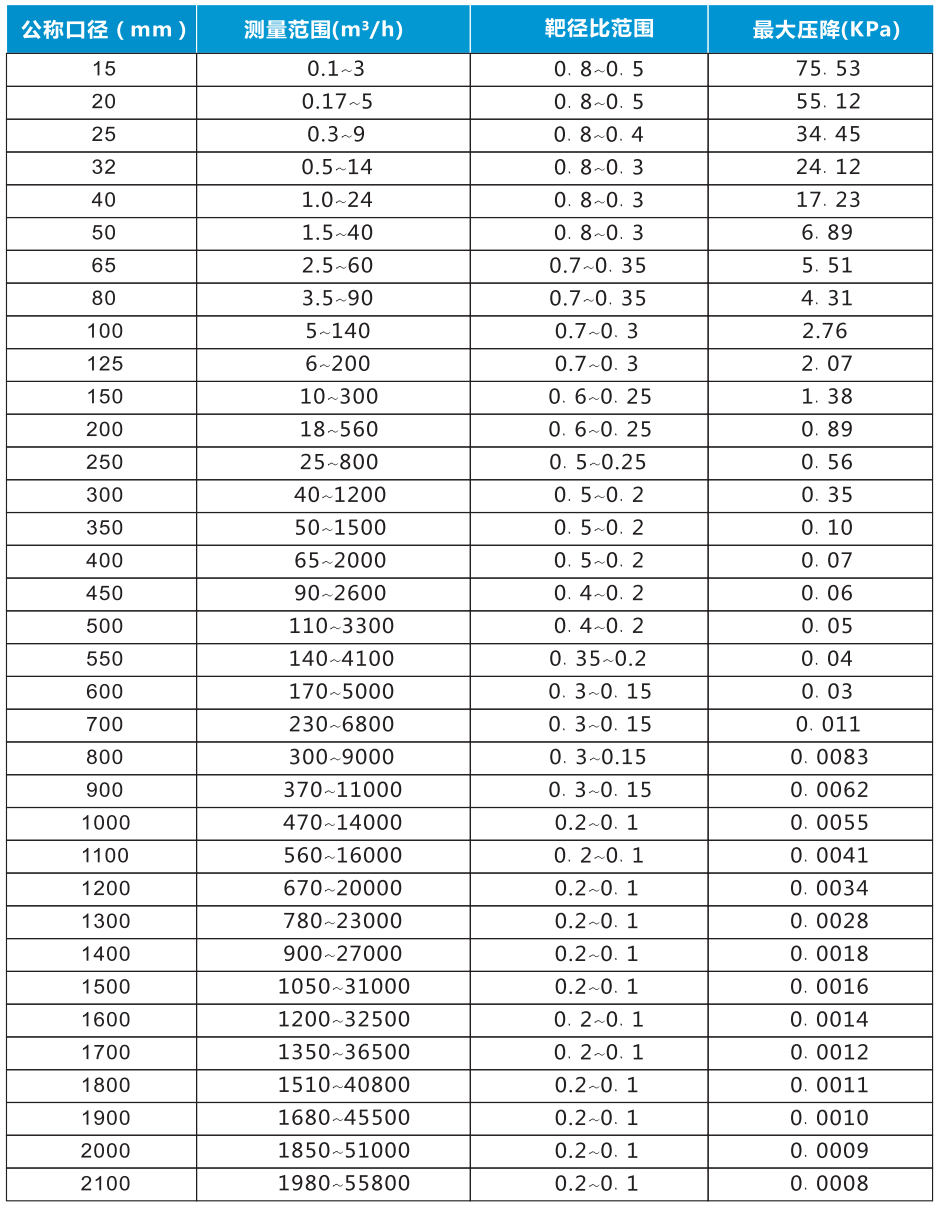

1、标准水流量测量范围表


注:实际压降= (实际流量/满量程流量)x满量程更大压降

2、选型计算

所有OPEC-BL系列靶式流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按表选择

合适口径及型号。计算公式如下:

液体介质:1635754100587169.png气体介质: 1635754171467631.png

q。一-标准水的流量(m3 / h)                             Q。一标准干空气流量(Nm3 / h)

q1 - --实际液体介质满量程流量(m3 / h)           Q1一实际气体介质标态满量程流量(m3 / h) .

ρ。---标准状态水的密度                                  ρN一标准状态干空气密度

p---实际介质密度.

标准条件指:

标准状态压力: Po= 101.325KPa (绝)标准状态温度: to=20°C

标准状态空气密度: Pzq=1.293kg/m3标准状态水密度: ρ*= 999.8kg/m

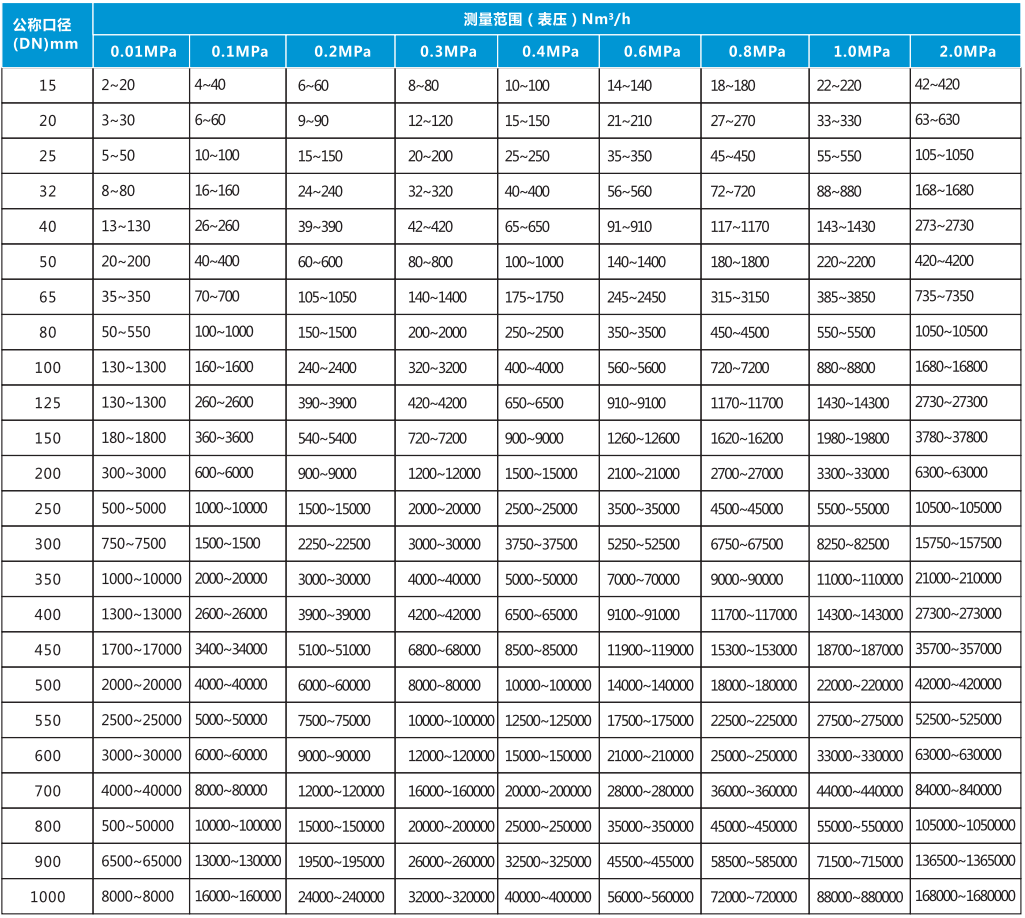

3、标准气体流量测量范围表


注:表中干空气为20°C , 0.101MPa压力下标准干空气流量范围
