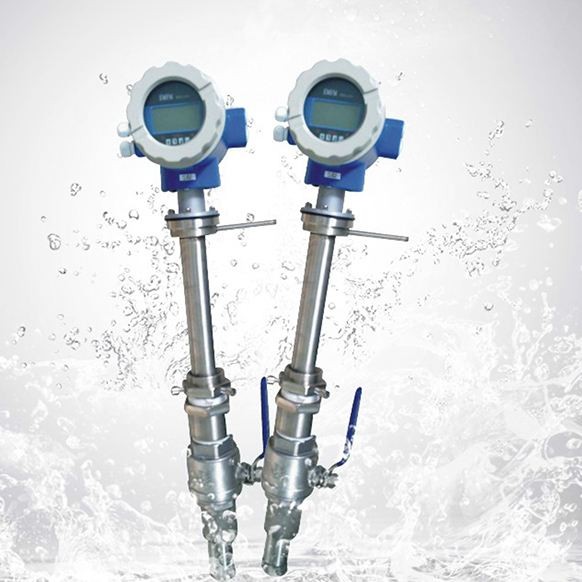

插入式分体电磁流量计
所属分类:电磁流量计
浏览次数:37423

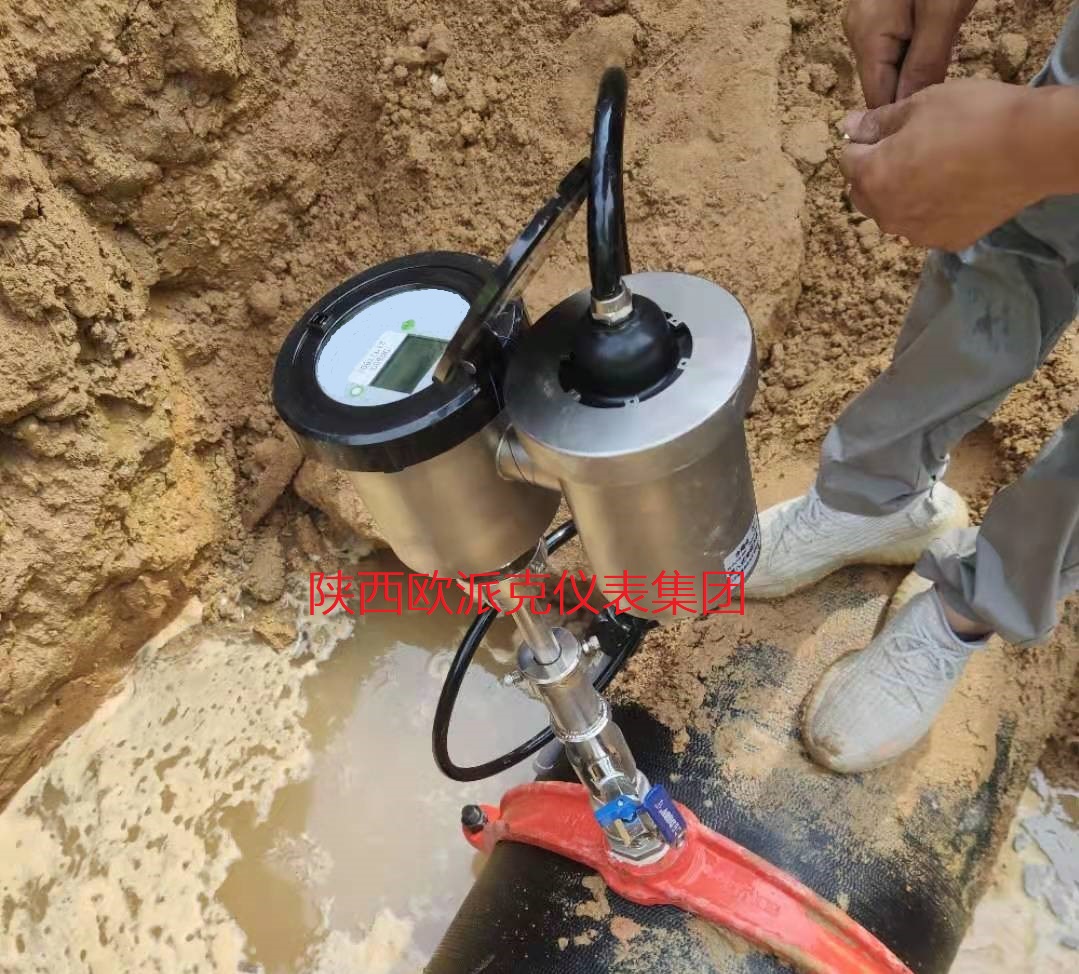

产品说明:OPEC-LDC型插入式分体电磁流量计是转换器表头和传感器分离安装的一款电磁流量计,该产品的优点:针对大管道上安装困难、费用大等缺陷,特别是采用了可以带压开孔,带压安装技术后,也就是说插入式电磁流量计可在不停车(水)的情况下安装,也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计的研制成功,为流体流量的检测提供了一种新的手段。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情








一、概述

插入式电磁流量计是基于法拉第电磁感应原理,采用

国际先进技术研发的一种高智能,高可靠型的流量计,以

其非常高的性价比被广泛应用于大口径流量计量领域。

二、特点及适用范围

◆测量精度不受液体密度、粘度、湿度、压力和导电率变

化的影响。

◆高可靠性的外插安装方式,传感器的安装、维护方便,

适合在线带压安装和维修。

◆结构简单,电磁流量计测量管有内衬,可靠性高。

◆公称通经管宽,适用于DN100~DN3000之间的所有口

径管道.

◆一体化接地电极,实现仪表良好接地。

◆传感器采用先进加工工艺、固态封装、耐震、防水、耐

潮湿环境,使仪表具有良好的侧脸 度和稳定性。


三、技术性能参数


      公称通经

           DN300~ DN3000mm

      公称压力           1.6MPA、2.5MPa、 4.0MPa、 6.3MPa、 10MPa
      测量管材质           碳钢、SUS304
      传感器测量头材质                      不锈钢
      电极材质                    SUS316、哈氏合金B、哈氏合金C、钛、钽
      精 确度           流速≤0.5m/s时,精度+1.5%;满量程流速大于1m/s时,精度+1.0%
      介质温度           -20~ 130°C
      环境温度           -25°C~85°C
      相对湿度           5% ~ 95%
      大气压力           86~ 106KPa
      直管段要求           前5DN后3DN以上
      防护等级
           IP65(- -体型) ; IP68(分体型)
      连接方式           法兰连接、螺纹连接
      防爆等级           ExdIICT4、ExiallCT4



五、仪表分类

1、按仪表结构,智能电磁流量计可分为四大类,即:

管道式电磁流量计:广泛测量封闭管道中的导电液体介质,包括酸、碱、盐、自来水、污水、泥浆、废物水及固液两相悬浮等液体流量。

■插入式电磁流量计:广泛的适用于DN300~DN3000之间的所有管道,也适合于带压在线安装。

■电池供电电磁流量计:微功耗设计, 3.6V锂电池,连续工作5年以上,而且更换电池方便。

■高压型电磁流量计。

六、选型表

                                                                                      型号                                 说明
         OPEC-LDG








管道式电磁流量计
         OPEC-LDC








插入式电磁流量计
         公称通径








DN10~ DN3000
         公称压力








1.0、1.6、 2.5. 4.0、 6.3MPa(其他:N)
         结构形式S






一体式(电磁流量转换器一体化)
L






分体式(电磁流量转换器分体式)
        电极材质M





316L不锈钢
T





Ti(钛)
D





Ta(钽)
HB





哈氏合金-B
HC





哈氏合金-C
P





Pt铂铱/铂金
W





碳化钨
         内衬材质X




聚氨酯橡胶
D




聚氯丁橡胶
F




聚四氟乙烯PTFE(F4)
G




聚全氟乙丙烯F46
P




全氟烷氧基树脂PFA
         供电电源0



220VAC土10%, 50Hz
1



24VDC土10%
2



3.6V锂电池供电
         输出/通讯方式S


标配4~ 20mADC +脉冲+频率+ RS485
H


标配+ HART协议
G


GPRS/PROFIBUS
         接地环/接地电极0

无接地环和无接地电极
1

配接地电极(针对非金属材质管道)
2

配接地环(针对非金属材质管道)
3

带刮刀结构(针对易结晶,易粘附介质)
         防爆要求N
标准型:不防爆
D
防爆型:隔爆型ExdIICT4
A
防爆型:本安型ExialICT4
         防护要求FIP65
EIP68(传感器为IP68_ ,转换器IP65)
         流量范围上限流量(量程) m3/h. kg/h. t/h等

例:选用一台测量化工污水的分体式电磁流量计,管道式DN400,耐压1. 6MPa,内衬聚四氟乙烯,316L不锈钢电极,外供电220VAC,输出4-20mA+ RS485通讯,金属管道不需接地环,无需防爆,更大 流量2000m3/h,型号应为OP EC LDG40016LMFOSONE2000

注:管道内存在负压情况,请考虑使用加网型PFA或F46。


产品选型表


选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载
典型案例

知识分享

分享电磁流量计选型的知识要点


电磁流量计经过多年的发展,性能不断的完善,功能也逐步的强大。按分类也有多种,如按励磁方式分类有直流励磁型、交流工频励磁型、双频励磁型和低频矩形波励磁型。都是采用法拉第电磁感应定律的原理,生产的一种测量导电液体体积流量的仪表。

  电磁流量计具有压力损失极小,对介质的密度、粘度、温度、压力等参数没有要求,而且对直管段的要求也很低。下面就来对如何选用流量计坐下总结。

  1、介质的电导率

  介质的电导率不能低于规定的下限值,如果低于下限值就会产生测量误差,导致不能正常使用,超过上限值即使变化也可以测量,示值误差变化不大。

  工业用水及其水溶液的电导率大于10-4S/cm,酸、碱、盐液的电导率在10-4~10-1S/cm之间,低度蒸馏水为10-5S/cm,这些使用是没有问题的,比如石油制品和有机溶剂电导率过低就不能使用了。使用的水溶液可能用工业用水配比,电导率将略高,是有利于流量测量。下图列出若干液体在20°C时的电导率。

  2、电极材料

  在测量使用过程中想要达到良好的测量效果,更长时间的使用寿命,就必须根据被测流体是否具有腐蚀性来选择电极的材料,具体请咨询厂家腐蚀手册。下图为常见的电极材料及对应耐腐蚀性能。

  3、量程口径

  传感器的口径不一定要与管径相同,必须根据实际流量而定,依据计算公式选定流量计的口径。对于工业输送水等液体,一般管道流速1.5~3m/s,电磁流量计用在这样的管道上,传感器口径与管径相同即可。

  电磁流量计满度流量时液体流速可在1~10m/s范围内选用。上限流速在原理上是不受限制的,建议不超过5m/s,如果衬里材料能承受液流冲刷。满度流量的流速下限一般为1m/s,有些型号仪表则为0.5m/s

  用于有易黏附、沉积、结垢等物质的流体,选用流速不低于2m/s,更好 提高到3~4m/s或以上,起到自清扫、防止黏附沉积等作用。用于矿浆等磨耗性强的流体,常用流速应低于2~3m/s,以降低对衬里和电极的磨损。在测量接近阈值的低电导液体时,尽可能选定较低流速(小于0.5~1m/s),因流速提高流动噪声会增加,而出现输出晃动现象。

  4、含有混合物

  混入成泡状流的微小气泡仍可正常工作,但测得的是含气泡体积的混合体积流量,气体含量增加到形成弹()状流,电极可能被气体盖住使电路瞬时断开,出现输出晃动甚至不能正常工作。

  5、介质有沉淀

  液体易在管壁附着和沉淀物质的流体时,若附着的是比液体电导率高的导电物质,信号电势将被短路而不能工作,若是非导电层则首先应注意电极的污染,如选用不易附着尖形或半球形突出电极、可更换式电极、刮刀式清垢电极等。易产生附着的场所可提高流速以达到自清扫的目的,还可以采取较方便的易清洗的管道连接,可不拆卸清洗传感器。接触型电极电磁流量计附着非导电膜层,仪表仍能工作,但若为高导电层则同样不能工作。
