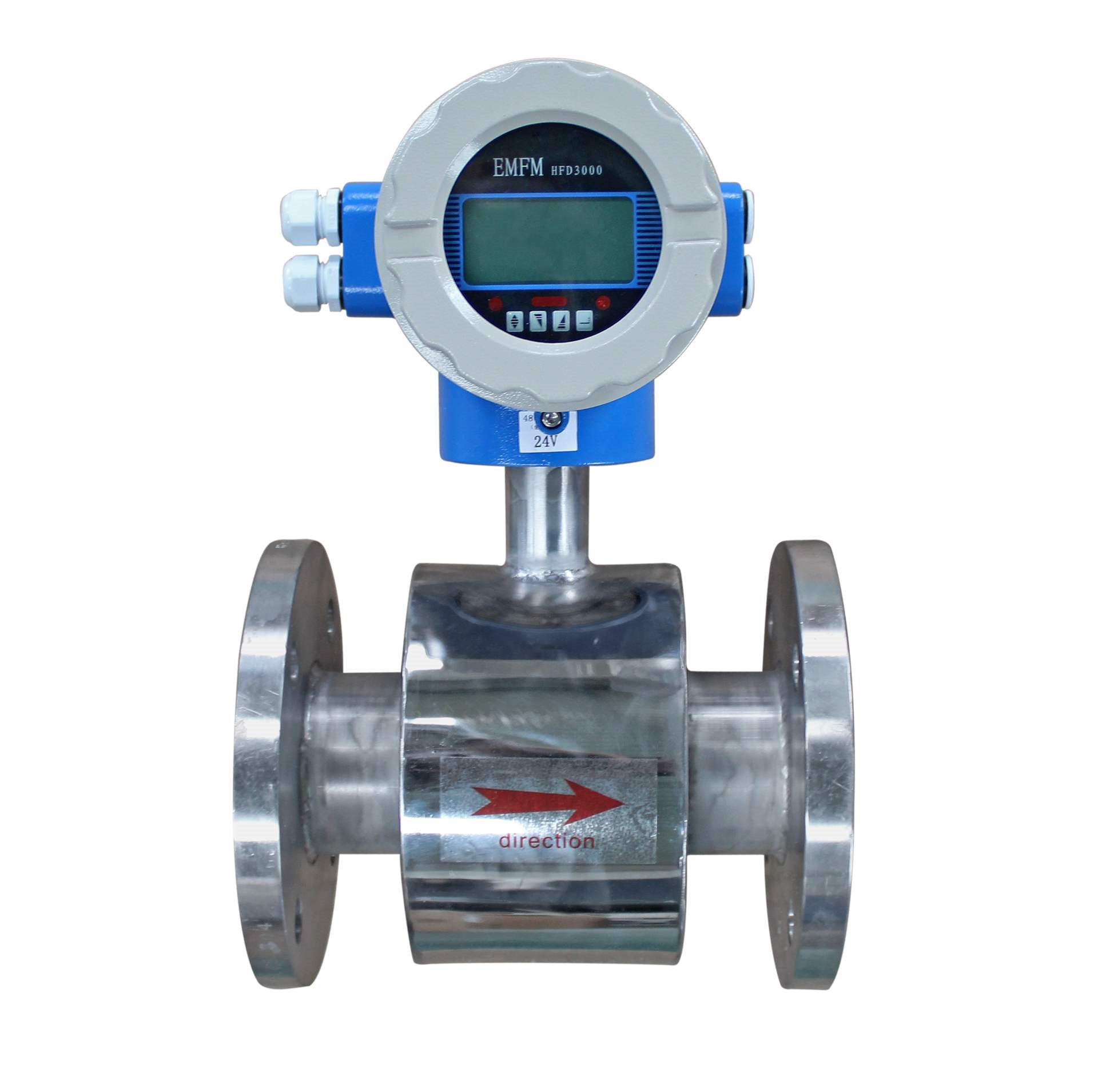

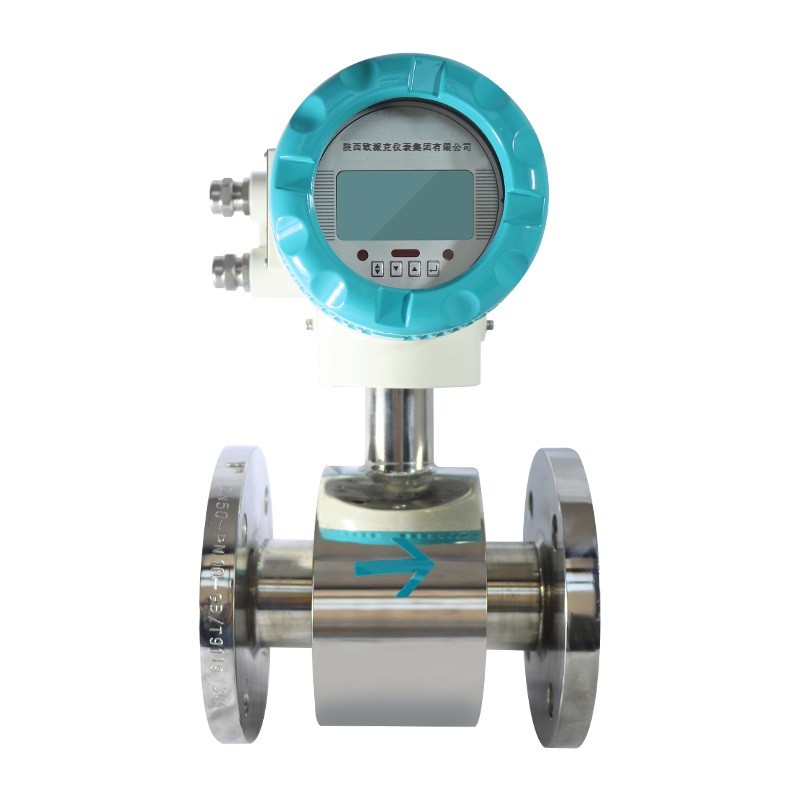

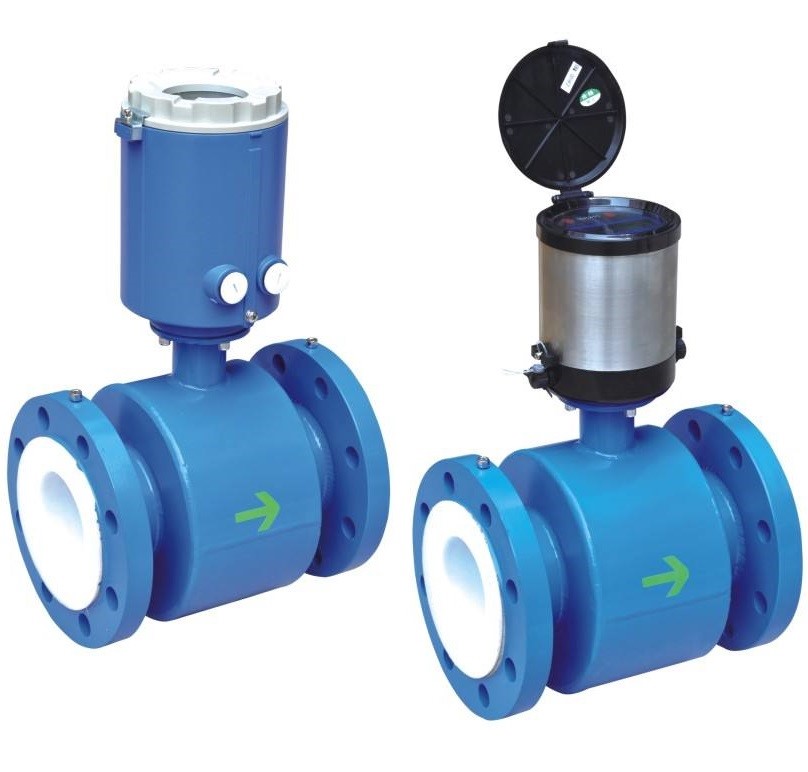

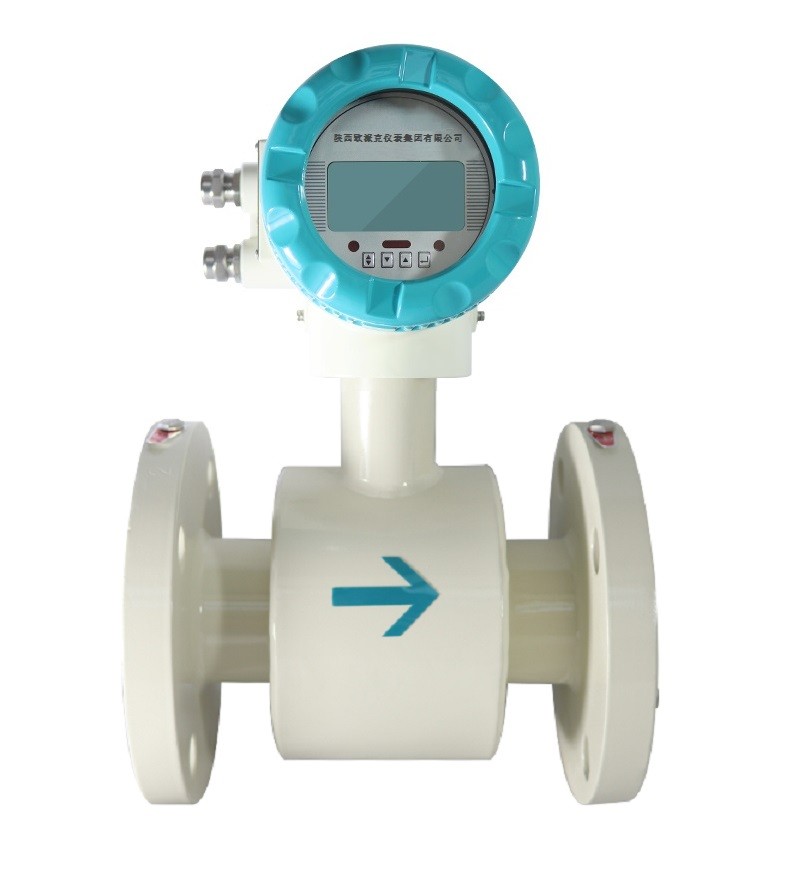

电池供电电磁流量计
所属分类:电磁流量计
浏览次数:42569
产品说明:OPEC智能型锂电池电磁流量计专为现场无电源供应场所研发设计的高端产品,3.6V/DC内置锂电池供电,连续工作时间大于5-6年,无需更换电池和无需充电,锂电池电磁流量计特殊设计的传感器励磁系统和高性能锂电池供电系统,并采用了16位嵌入超微功耗处理器,具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点,实现自动双向流量测量、现场瞬时流量、正反向累计总量显示,电池供电电磁流量计自诊断故障报警和GSM数据无线远...
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情




电池供电电磁流量计


一、特点及适用范围

电池供电电磁流量计转换器采用内部电池供电无需外部电源供电,适用于野外电网无法到达及电网铺设困难的工况场合,特别适用于自来水供水系统的监测、计量及结算。




二、技术性能参数



口径(mm)DN10mm~ DN600mm
法兰符合GB9119标准{标配} ,碳钢{可选不锈钢} ,其他标准另协商
压力等级1.0MPa、1.6MPa、2.5MPa、 4.0MPa、6.3MPa、 10.0MPa、 其他
衬里材料聚氯丁橡胶、聚氨酯橡胶、聚硅氟橡胶、聚四氟乙烯(PTFE)、聚全氟乙丙烯(F46)、PFA
电导率≥20us/cm
电极SUS316、哈氏合金B、哈氏合金C、钛、钽、铂/铱合金、纯铂金、不锈钢涂覆碳化钨
防护等级IP65、IP67、 IP68
介质温度-20°C~ 70°C
环境温度-25°C~ 60°C
环境影响< +0.1%/10°C
基本误差示值的+0.5%
重复性误差≤+0.25% .
测量范围≤10m/s
电气接口M20x1.5密封套、G1/2. 1/2NPT
电源内置2~ 5节19Ah电池,电压3.6V (电池耗尽可更换)
电池寿命3年以_上( 2节电池1/5Hz响应)



八、电磁流量计本体(外壳)材质选择



类型材质(常规)材质(订制)
法兰连接型表体碳钢304不锈钢
法兰碳钢304不锈钢


九、电磁流量计衬里材料选择




内衬材料名称符号性能更高工作温度适用液体适用口径
     橡胶氯丁橡胶CR耐磨性中等,耐一般浓度的酸碱盐的腐蚀< 80°C自来水、工业用水、海水DN50- -2000
聚氨酯橡胶PU极好的耐磨性能,耐酸碱性能较差< 80°C纸浆、矿浆、等浆液DN25- -500
    氟塑料聚四氟乙烯F4  (PTFE)化学性能很稳定、耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀< 1209C腐蚀性强的酸碱盐液体DN25- -1600
聚全氟乙丙烯       译名:特氟龙FEPF46  (FEP )化学性能等同于F4抗压,抗拉强度优于F4< 120C腐蚀性的酸碱盐液体DN10- 200

PFA化学性能等同于F46抗压,抗拉强度优于F46<1 60°C腐蚀性的酸碱盐液体DN10- -300


注:材质选择需要根据传感器口径、介质及温度等实际要求而定。


十、电磁流量计安装注意事项

1、安装位置

       管路必须完全充满液体,保证管路始终充满液体至关重要,否则流量显示会受到影响,而且还会出现测量错误。管路结构的设计必须要保证测流管始终充满液体,当流体有分流或含有固体颗粒沉淀物时,建议使用垂直安装,但采用垂直安装时,要遵循流体从下往上流,以保证管路充满流体。



避免气泡,如果有气泡进入流量管,流量显示会受到影响,而且还会出现测量错误。当流体中含有气泡时,在管路设计时,必须防止气泡停留在测流管中。如果在测流管附近有阀门,尽量将流量计布置在阀门上游,可避免压力减小产生气泡。






产品选型表


                                                                                      型号                                 说明
         OPEC-LDG








管道式电磁流量计
         OPEC-LDC








插入式电磁流量计
         公称通径








DN10~ DN3000
         公称压力








1.0、1.6、 2.5. 4.0、 6.3MPa(其他:N)
         结构形式S






一体式(电磁流量转换器一体化)
L






分体式(电磁流量转换器分体式)
        电极材质M





316L不锈钢
T





Ti(钛)
D





Ta(钽)
HB





哈氏合金-B
HC





哈氏合金-C
P





Pt铂铱/铂金
W





碳化钨
         内衬材质X




聚氨酯橡胶
D




聚氯丁橡胶
F




聚四氟乙烯PTFE(F4)
G




聚全氟乙丙烯F46
P




全氟烷氧基树脂PFA
         供电电源0



220VAC土10%, 50Hz
1



24VDC土10%
2



3.6V锂电池供电
         输出/通讯方式S


标配4~ 20mADC +脉冲+频率+ RS485
H


标配+ HART协议
G


GPRS/PROFIBUS
         接地环/接地电极0

无接地环和无接地电极
1

配接地电极(针对非金属材质管道)
2

配接地环(针对非金属材质管道)
3

带刮刀结构(针对易结晶,易粘附介质)
         防爆要求N
标准型:不防爆
D
防爆型:隔爆型ExdIICT4
A
防爆型:本安型ExialICT4
         防护要求FIP65
EIP68(传感器为IP68_ ,转换器IP65)
         流量范围上限流量(量程) m3/h. kg/h. t/h等

例:选用一台测量化工污水的分体式电磁流量计,管道式DN400,耐压1. 6MPa,内衬聚四氟乙烯,316L不锈钢电极,外供电220VAC,输出4-20mA+ RS485通讯,金属管道不需接地环,无需防爆,更大 流量2000m3/h,型号应为OP EC LDG40016LMFOSONE2000

注:管道内存在负压情况,请考虑使用加网型PFA或F46。


选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载

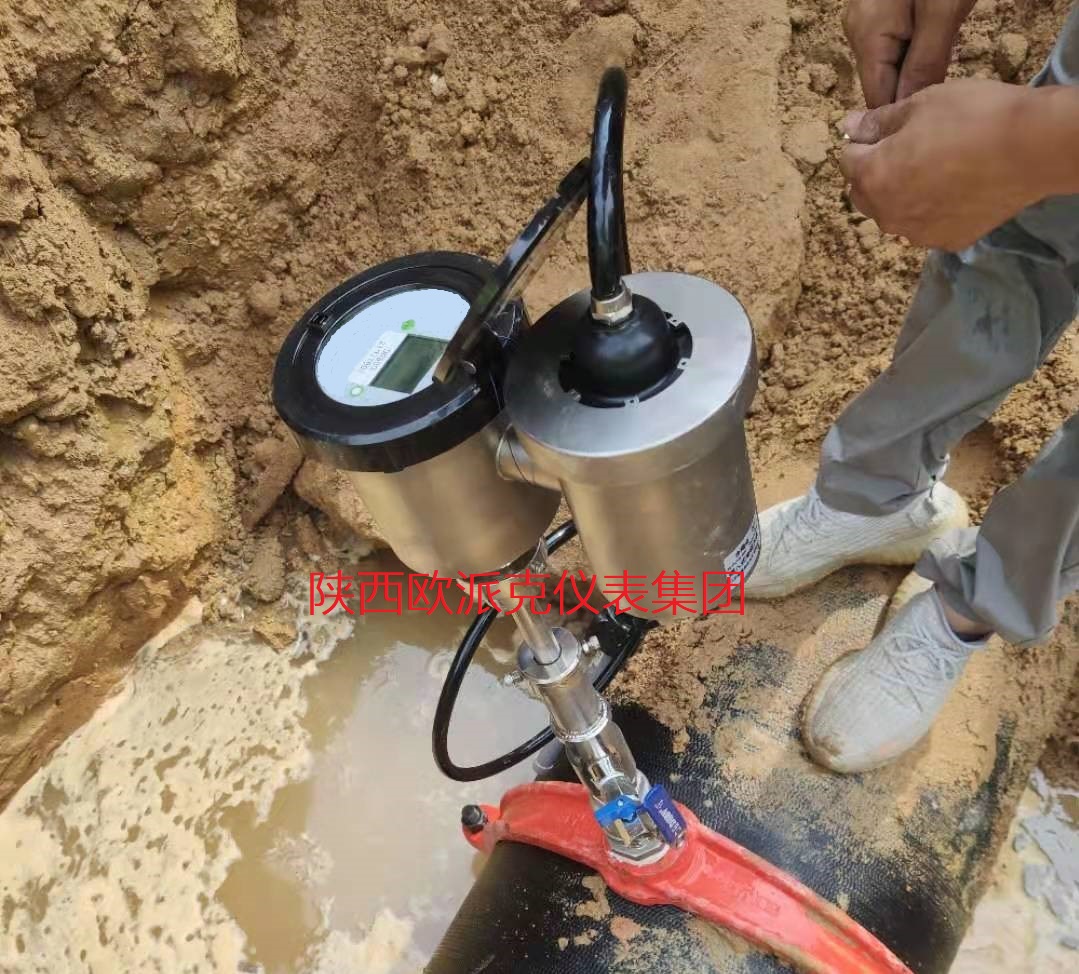

典型案例


知识分享

分享电磁流量计选型的知识要点

电磁流量计经过多年的发展,性能不断的完善,功能也逐步的强大。按分类也有多种,如按励磁方式分类有直流励磁型、交流工频励磁型、双频励磁型和低频矩形波励磁型。都是采用法拉第电磁感应定律的原理,生产的一种测量导电液体体积流量的仪表。

  电磁流量计具有压力损失极小,对介质的密度、粘度、温度、压力等参数没有要求,而且对直管段的要求也很低。下面就来对如何选用流量计坐下总结。

  1、介质的电导率

  介质的电导率不能低于规定的下限值,如果低于下限值就会产生测量误差,导致不能正常使用,超过上限值即使变化也可以测量,示值误差变化不大。

  工业用水及其水溶液的电导率大于10-4S/cm,酸、碱、盐液的电导率在10-4~10-1S/cm之间,低度蒸馏水为10-5S/cm,这些使用是没有问题的,比如石油制品和有机溶剂电导率过低就不能使用了。使用的水溶液可能用工业用水配比,电导率将略高,是有利于流量测量。下图列出若干液体在20°C时的电导率。

  2、电极材料

  在测量使用过程中想要达到良好的测量效果,更长时间的使用寿命,就必须根据被测流体是否具有腐蚀性来选择电极的材料,具体请咨询厂家腐蚀手册。下图为常见的电极材料及对应耐腐蚀性能。

  3、量程口径

  传感器的口径不一定要与管径相同,必须根据实际流量而定,依据计算公式选定流量计的口径。对于工业输送水等液体,一般管道流速1.5~3m/s,电磁流量计用在这样的管道上,传感器口径与管径相同即可。

  电磁流量计满度流量时液体流速可在1~10m/s范围内选用。上限流速在原理上是不受限制的,建议不超过5m/s,如果衬里材料能承受液流冲刷。满度流量的流速下限一般为1m/s,有些型号仪表则为0.5m/s

  用于有易黏附、沉积、结垢等物质的流体,选用流速不低于2m/s,更好提高到3~4m/s或以上,起到自清扫、防止黏附沉积等作用。用于矿浆等磨耗性强的流体,常用流速应低于2~3m/s,以降低对衬里和电极的磨损。在测量接近阈值的低电导液体时,尽可能选定较低流速(小于0.5~1m/s),因流速提高流动噪声会增加,而出现输出晃动现象。

  4、含有混合物

  混入成泡状流的微小气泡仍可正常工作,但测得的是含气泡体积的混合体积流量,气体含量增加到形成弹()状流,电极可能被气体盖住使电路瞬时断开,出现输出晃动甚至不能正常工作。

  5、介质有沉淀

  液体易在管壁附着和沉淀物质的流体时,若附着的是比液体电导率高的导电物质,信号电势将被短路而不能工作,若是非导电层则首先应注意电极的污染,如选用不易附着尖形或半球形突出电极、可更换式电极、刮刀式清垢电极等。易产生附着的场所可提高流速以达到自清扫的目的,还可以采取较方便的易清洗的管道连接,可不拆卸清洗传感器。接触型电极电磁流量计附着非导电膜层,仪表仍能工作,但若为高导电层则同样不能工作。

  电磁流量计作为一种重要的工业流量测量的仪表,在应用中充分发挥其作用,如何选型和安装就成了一个关键的问题。
