浮标液位计
所属分类:浮球式液位计
浏览次数:49636
产品说明:西安欧派克公司生产制造的一种比较实用的液位测量仪表,它适用于石油化工系统中贮有腐蚀介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)液位的就地测量显示。主要特点是较好的解决了人工测量液位的困难,操作简单、显示直观、价格低廉、维修方便。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情

一、浮标液位计的产品概述:

浮标液位计是一种机械式的液位测量机构,根据力平衡原理设计,具体为阿基米德的浮力原理和牛顿的重力原理,在测量容器中的液位处于某一位置时浮标重量W,重锤指针重量W1 和浮标浸在液体中所受浮力F,整个系统中摩擦力f,四力处于平衡状态(即W-F- W1-f=0)。当液位上升时,由于牵引索吊着浮子沿导向索被浮起,液体浮力,F增大,使原平衡系统地四力失去平衡,在重力的作用下,重锤指针向下滑行,同时也连续地在标尺上指示液位的上升高度。同理,可说明液位下降时,浮子浮力F减少,使牵引索与液体同步下降,由于浮子的重量大于重锤指针的重量,使指针向上运动,同样在液位连续下降变化时,重锤指针能随之连续地指示液位的下降情况,从而达到准确测量液位变化的目的。

二、浮标液位计的结构组成:

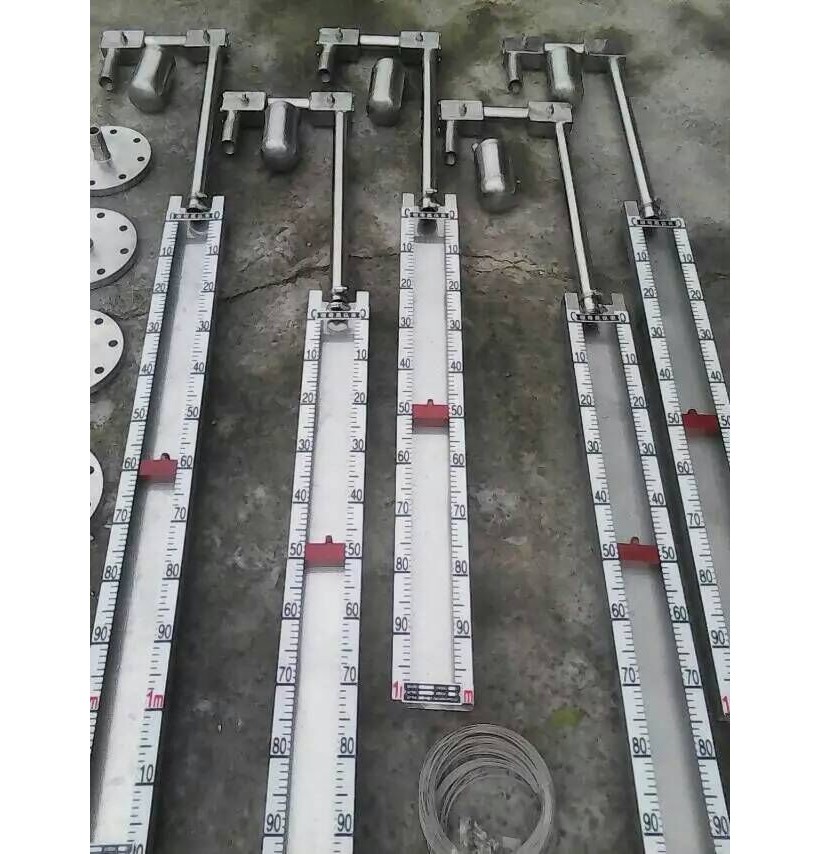

  浮标液位计仪表结构:液位计是由浮子、牵引索、导向滑轮、重锤指针、显示标尺或磁性翻板等五部分组成。
  1、浮子:浮子是用二个不锈钢(或碳钢)空心圆锥体和一个不锈钢(或碳钢)空心圆柱体焊接而成,并在浮子两侧焊有导向环起导向作用,浮子的作用是直接把液位变化的浮力转给牵引索,使牵引索将液位变化转送给重锤指针,实现液位变化的现场指示。
  2、牵引索:连接钢丝的一端吊着浮子,另一端连接重锤指针,中间部分封闭在钢管内。
  3、导向滑轮:它是根据现场液位罐的几何形状和仪表安装要求设计的,又连接钢丝导向滑轮核定滑轮外壳两部分组成,主要作用是为连接钢丝导向,系统转动的阻力减少。
  4、重锤指针:是选用A3F钢所制成,中间制成指针形式,指针所指相应的标尺数值即为测量液位高度,它是随浮子的变化随连接牵引索进行同步运动的。磁性翻板显示时重锤指针由内装磁钢的钢管代替。
  5、显示标尺:它由用户根据实际工况条件由合金铝或不锈钢压制而成的,并在表面刻好标准数值,以厘米为单位,每节高度为1米。磁性翻板显示时由红、白翻板代替。

三、详细说明:
▲ 主要技术指标:1、测量范围:0~20m内任意选择 ;2、指示精度:±20mm ;3、工作压力:常压或±200mmH2O(带V型密封管); 4、使用介质温度:-30~+300℃ ;5、使用介质密度:≥0.4g/cm3 ;6、导向钢丝安装铅直度:≤±5mm
▲ 工作原理:浮标液位计是根据力平衡原理设计的。当液位处于某一高度时浮标重量为W,重锤针重量为W1,浮标浸在液体中所受到的浮力为F,系统摩擦力为f。在平衡状态下: W-F-W1-f=0
   当液位上升时,浮力F增大,W、W1、和f均不变,上式平衡破坏,垂锤指针下滑。直到F力减少到原来值,新的平衡才建立。如F力一直在增大,即液位一直在上升,指针一直下滑。反之,液位下降,则重锤指针上升,以此来指示液位的高度。

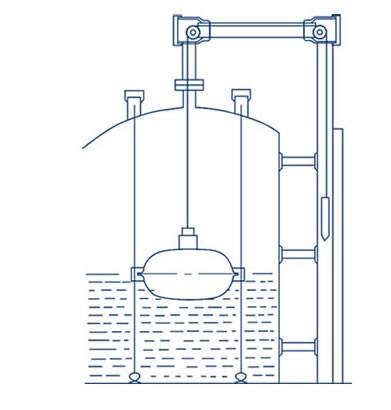

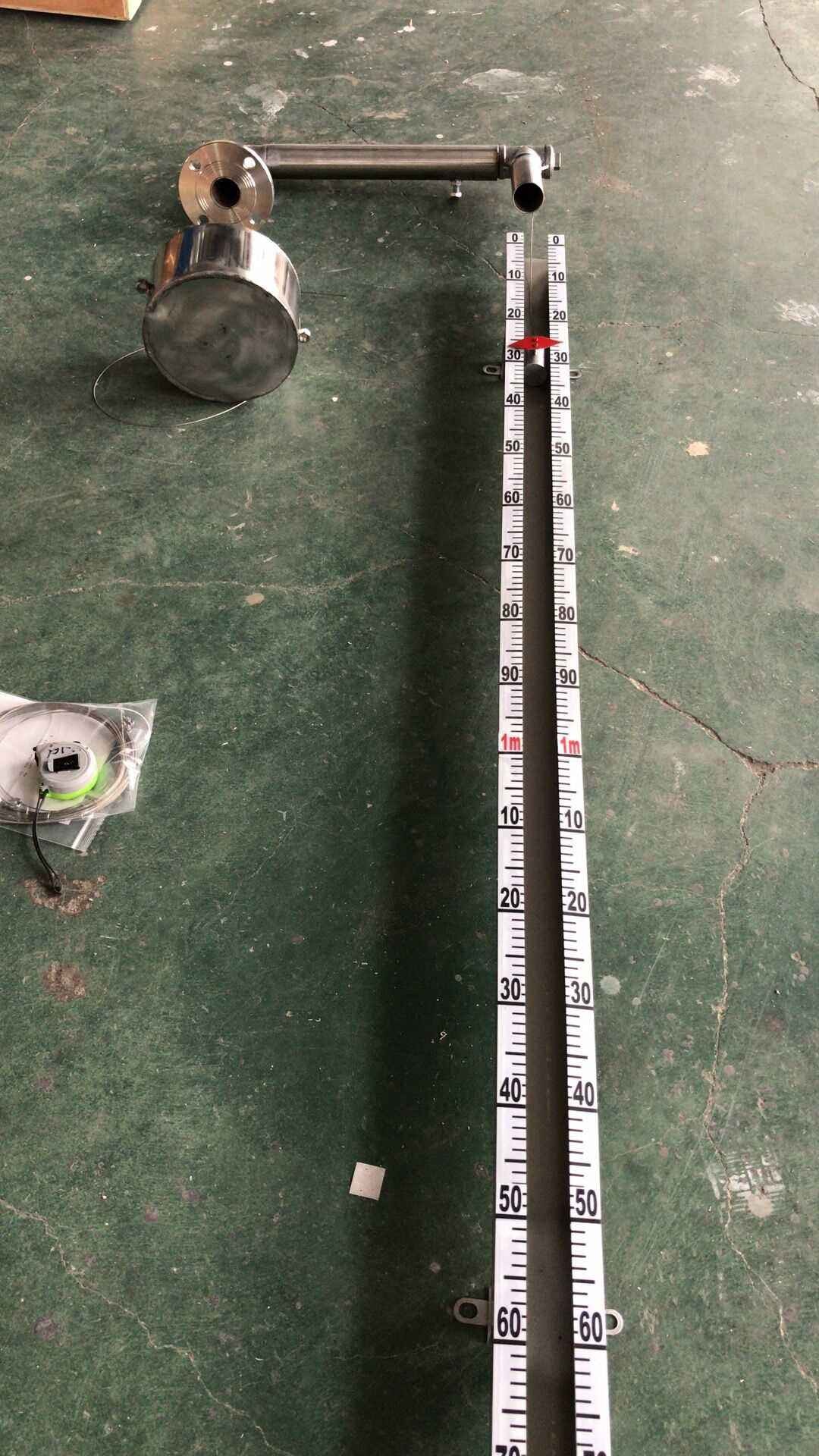

▲ 仪表结构
液位计是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
1、 浮标:浮标不锈钢(或碳钢)空心圆体制成,并在浮标两侧焊有导向环起导向作用,浮标的作用是直接把液位变化的浮力转给钢丝,使钢丝将液位变化转送给重锤指针,实现液位变化的现场指示。(容器内带浮盘时可省去导向环,也可以省去浮标标,直接将钢丝和浮盘连接)。
2、 连接钢丝:连接钢丝的一端吊着浮标,另一端连接重锤指针,中间部分封闭在钢管内,钢管长度一般在80-1000mm左右,根据具体情况确定。
3、 导向滑轮:它是根据现场液位罐的几何形状和仪表安装要求设计的,又连接钢丝导向滑轮核定滑轮外壳两部分组成,主要作用是为连接钢丝导向,系统转动的阻力减少。
4、 重锤指针:是选用合金金属制成,中间制成指针形式,指针所指相应的标尺数值即为测量液位高度,它是随浮标的变化随连接钢丝进行同步运动的。
5、 显示标尺:它由金属板材压制而成的,并在表面刻好标准数值,以厘米为单位,每节高度为1米。

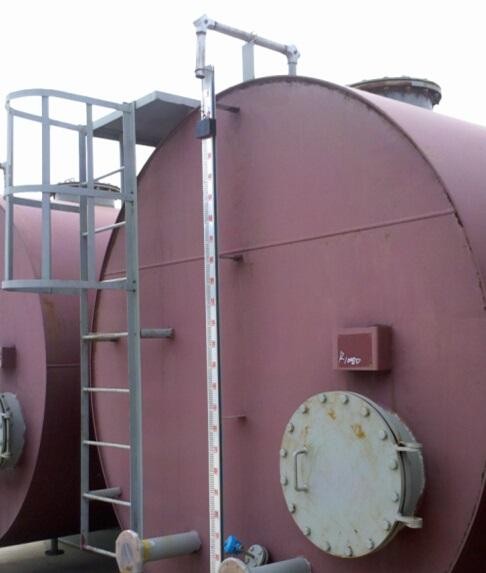

▲ 安装调试
1、按照两个导向滑轮的间距,在容器上方开三个孔,分别焊接导向螺栓管和滑轮导管;在容器外侧焊接标尺支架,高度以保持两个导向滑轮水平为准。容器内有浮盘时,不需要导向钢丝。容器顶部只开一个滑轮管孔即可,但该孔垂直线与浮盘相交处相应位置也应开孔,以备钢丝穿过浮盘,或者直接接在浮盘上(省去浮标)。
2、 仪表的调零
在仪表安装时,罐内应还未有被测介质,浮标在罐内的底部时,重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上,否则要调整钢丝长度。
3、仪表的量程调整

仪表在调好零位的基础上,再把浮标拉到容器的顶部或更大测量点上,重锤指针部分的红色尖头应指在标尺的底部位置上,即落在标尺更大量程点上。

三、浮标液位计的安装指导说明:

  1、 导向钢丝下支承焊接安装:
在容器底部按照液位计浮子运动方向要求确定位置,焊接或铆接好固定导向钢丝下支承。如设备不具备焊接条件,可采用重锚固定方式固定导向钢丝下支承。如容器内液面波动不大,可不安装导向钢丝。
  2、 导向钢丝的安装:
  (1)用力使钢丝拉直,并固定在下支承上,注意不要使钢丝有弯曲或打结现象,以免影响浮子上下移动。
  (2)导向钢丝通过浮子的导向环,后穿入吊勾螺钉,把钢丝的终端固定并用导线夹头夹紧,并旋紧吊勾螺母,使其处于紧张状况,再将上螺母拼紧,以防松动,然后盖好封盖。
  (3)两根导向钢丝要垂直地面,而且相互平行,保证两者之间距离与浮子的导向环的中心距一致
  4、 标尺安装:
  标尺的长度是按用户在订货时所提供的测量范围而确定的,在安装时要求:
  (1)标尺的连结部分应做到平直、光滑、不应有凹凸现象,以免影响重锤指针的正常运行,或引起测量的误差。
  (2) 标尺应与贮罐内液面相垂直,不应有倾斜现象,标尺安装的垂直度不能大于5°,以免造成重锤指针卡死,使测量失败。
  (3)在焊接标尺脚架时,应尽量做到安装表面在同一平面上,安装孔在同上直线上,即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线,使重锤指针在标尺槽中灵活升降。
  5、 浮标连接钢丝及重锤指针的安装:
  浮标与连接钢丝的一端用导线夹头夹紧固定,然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内,并和重锤指针相连接,用导线夹头夹紧固定,后调整各导向滑轮支架,使连接钢丝与水平垂直,使浮标在导向钢丝上活动灵活,有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。

▲ 订货须知
1、 注明液位计的规格、型号。
2、 测量范围L
3、 被测介质及介质的密度、温度。

4、 安装密封管距离的尺寸。
