隔膜压力表
所属分类:压力表
浏览次数:22562
产品说明:隔膜压力由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等。表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情

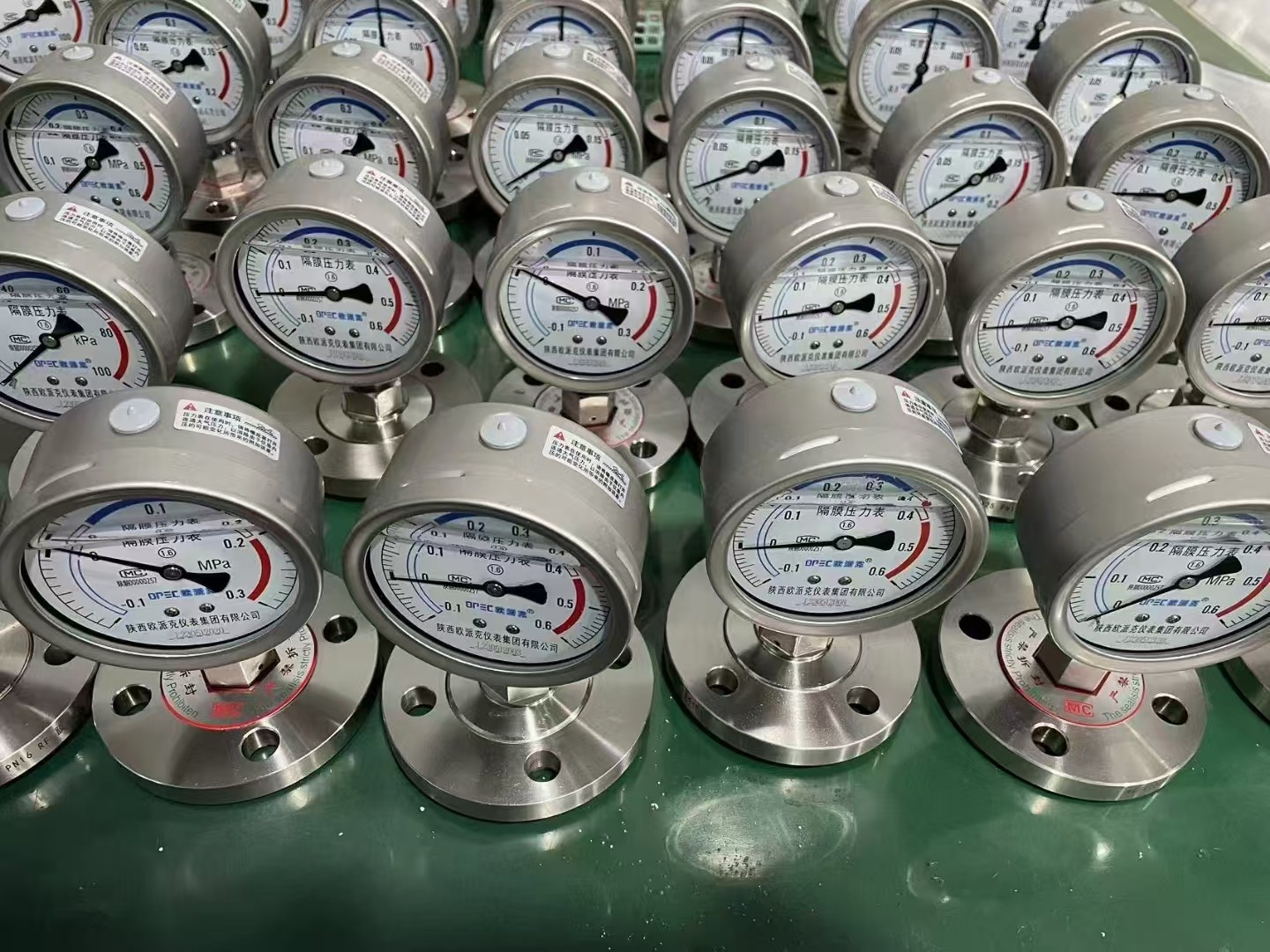

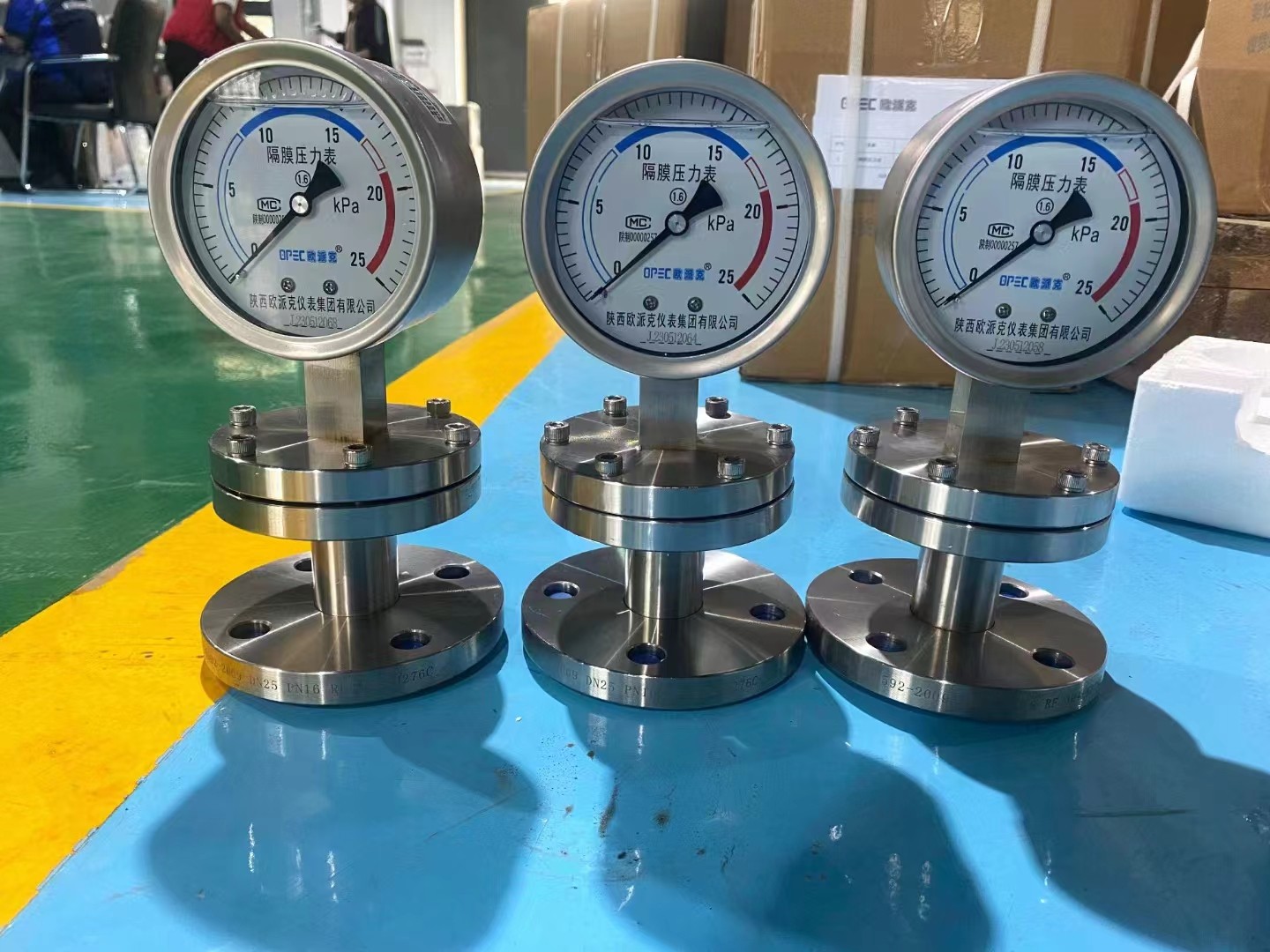

Y-M系列隔膜压力表

        为了扩大各种通用型压力仪表的使用范围,能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力,以及对某些测量介质不能直接进入通用型压力仪表内和便于清洗防止沉淀物质积聚的场合的压力检测时,必须采用由隔膜隔离器与通用型压力仪表组成- -个系统的隔膜表。

       隔膜表主要用于石油、化工、制药、食品、轻纺等工业部门生产过程中的压力检测。

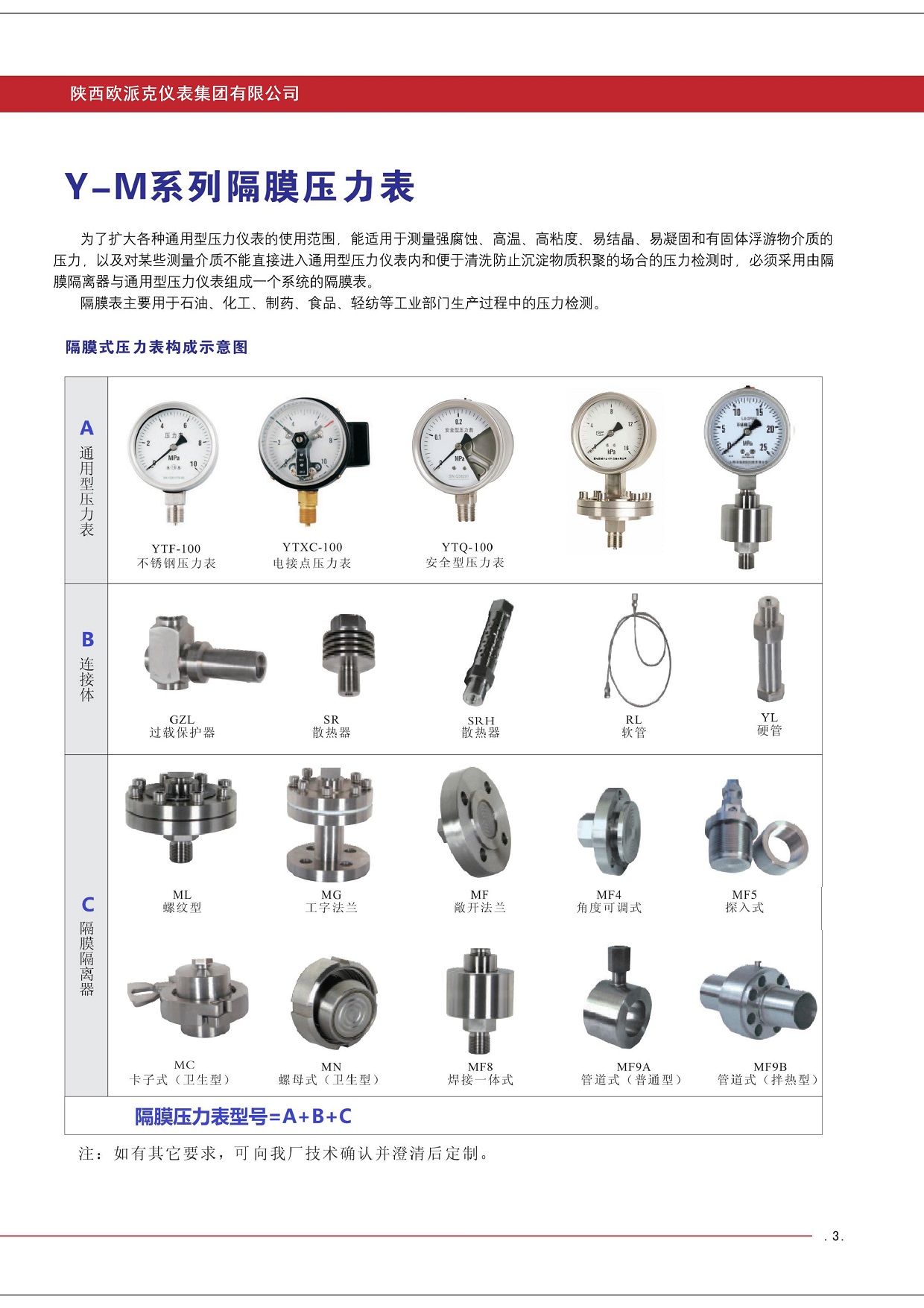

       隔膜式压力表构成示意图




注:如有其它要求,可向我厂技术确认并澄清后定制。.

结构原理

隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一-个封闭系统,内充密封液。当被测介质的压力作用于隔

膜时,则隔膜产生变形,压缩封闭系统中的密封液。由于密封液的固有性质,使压力仪表中的弹性元件产生相应的弹性变形-

位移,经指示装置显示压力值。当隔膜的刚度足够小时,则压力仪表指示的压力就近于被测介质的压力值。

主要技术特性

隔膜表的温度特性

由于隔膜表的系统内填充了密封液作为压力传递的介质,致使隔膜表的温度影响量与密液体膨胀系数、隔膜刚度 及受压部

位的温度有关。对于低量程压力仪表的影响尤为明显。-般受压部温度误差规定不大于0.1%'"C.所以隔膜表的温度影响- -般是

由通用压力仪表温影响量与隔膜隔离器受压部温度影响量两者之和。

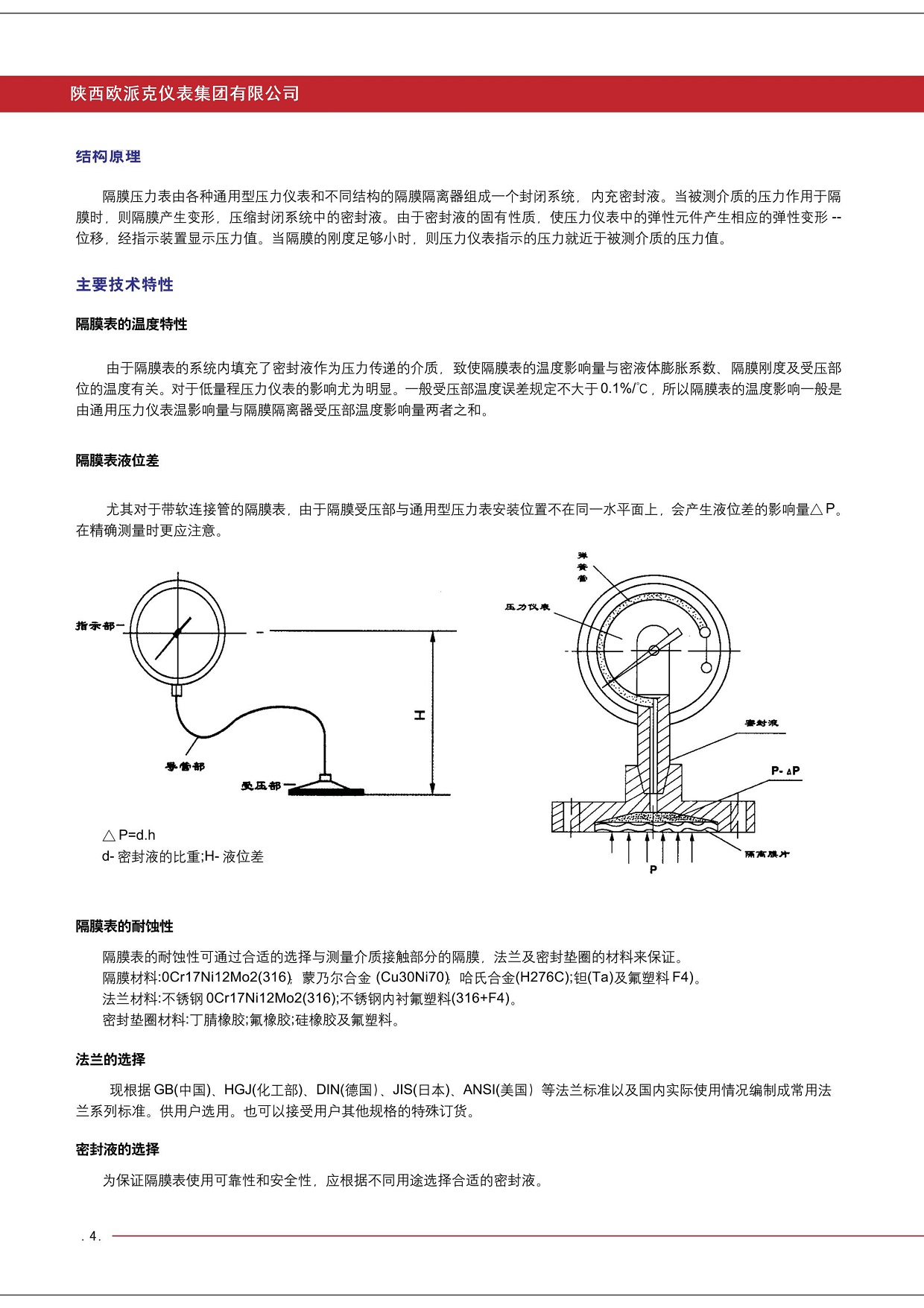

隔膜表液位差

尤其对于带软连接管的隔膜表,由于隔膜受压部与通用型压力表安装位置不在同一-水平面上,会产生液位差的影响量△P。

在 测量时更应注意。


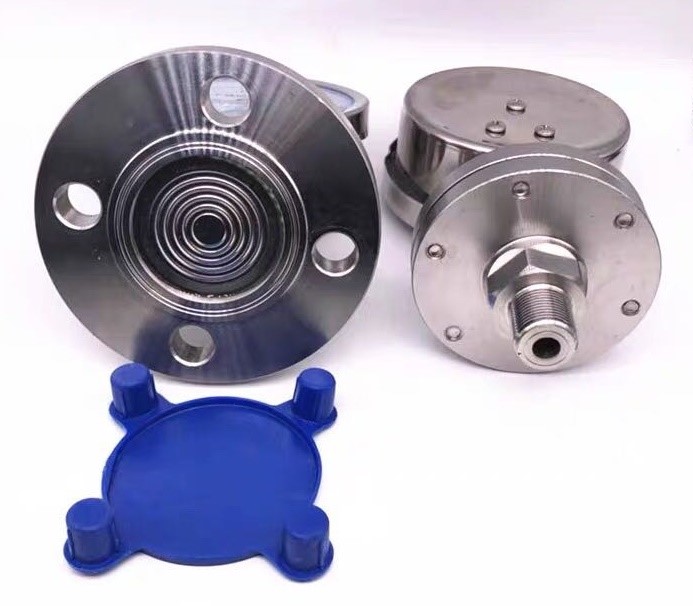

隔膜表的耐蚀性

隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证。

隔膜材料:0Cr17Ni12Mo2(316)蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料F4)。

法兰材料:不锈钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。

密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。

法兰的选择

现根据GB(中国)、HGJ(化工部)、 DIN(德国)、 JIS(日本)、 ANS(美国)等法兰标准以及国内实际使用情况编制成常用法兰系列标准。供用户选用。也可以接受用户其他规格的特殊订货。

密封液的选择

为保证隔膜表使用可靠性和安全性,应根据不同用途选择合适的密封液。

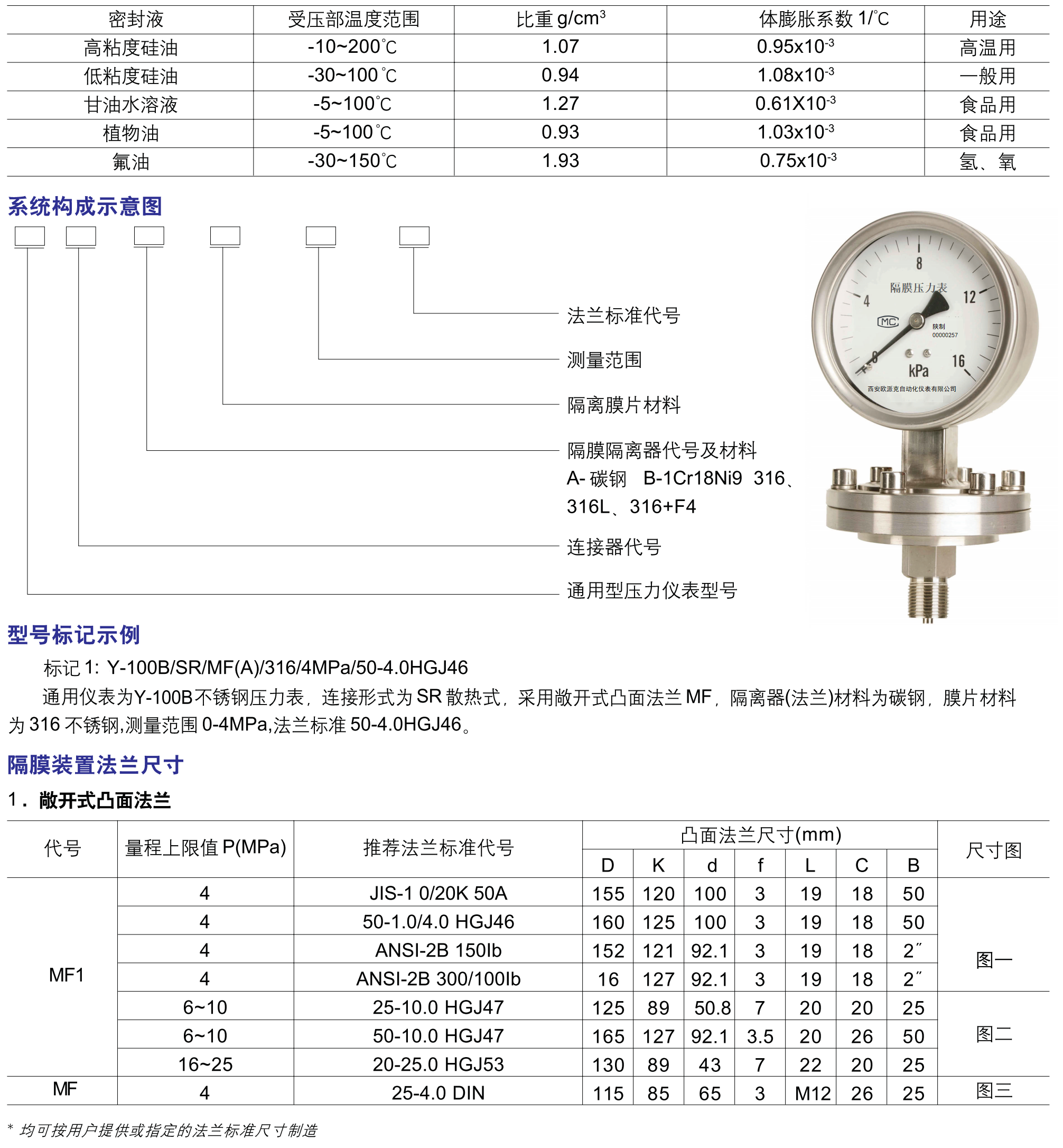

系统构成示意图


型号标记示例

标记1: Y-100B/SR/MF(A)/31 6/4MPa/50-4.0HGJ46

通用仪表为Y-100B不锈钢压力表,连接形式为SR散热式,采用敞开式凸面法兰MF,隔离器(法兰)材料为碳钢.膜片材料为316不锈钢,测量范围0-4MPa,法兰标准50-4.0HGJ46。

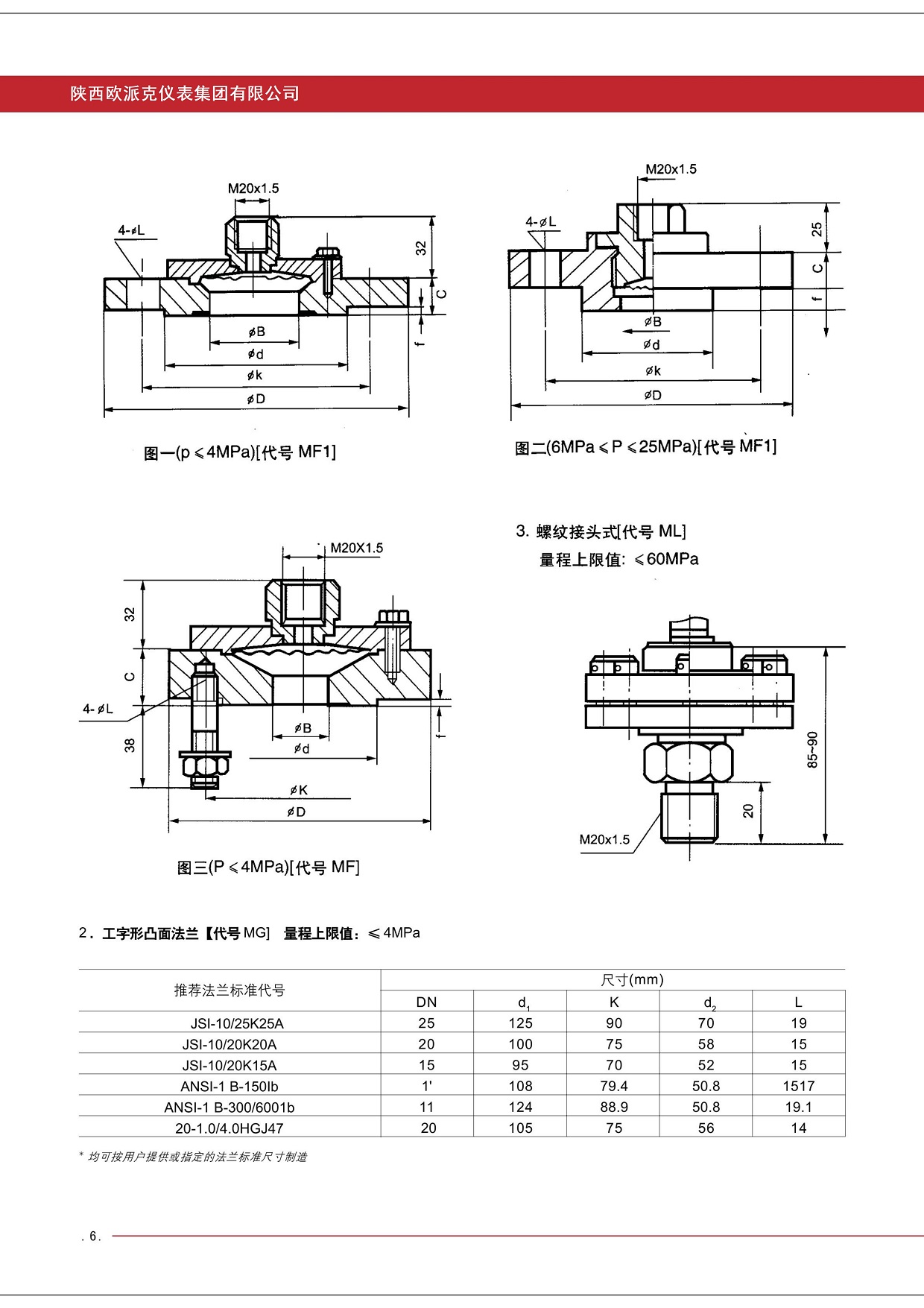

隔膜装置法兰尺寸

1.敞开式凸面法兰





2.工字形凸面法兰[代号MG]量程上限值:≤4MPa



3.螺纹接头式[代号ML]量程.上限值: < 60MPa

4.螺栓式隔膜隔离器[代号MZ] :测量范围: 1~25MPa ;隔膜和隔膜座材料:0Cr17Ni12Mo2[316]

5.卡箍式隔膜隔离器[代号 MC ]

6.螺母式隔膜隔离器[代号 MN ]

7.短形法兰式隔膜隔离器[代号MH ]

注: 5、6.7均见卫生型隔膜压力表专页。

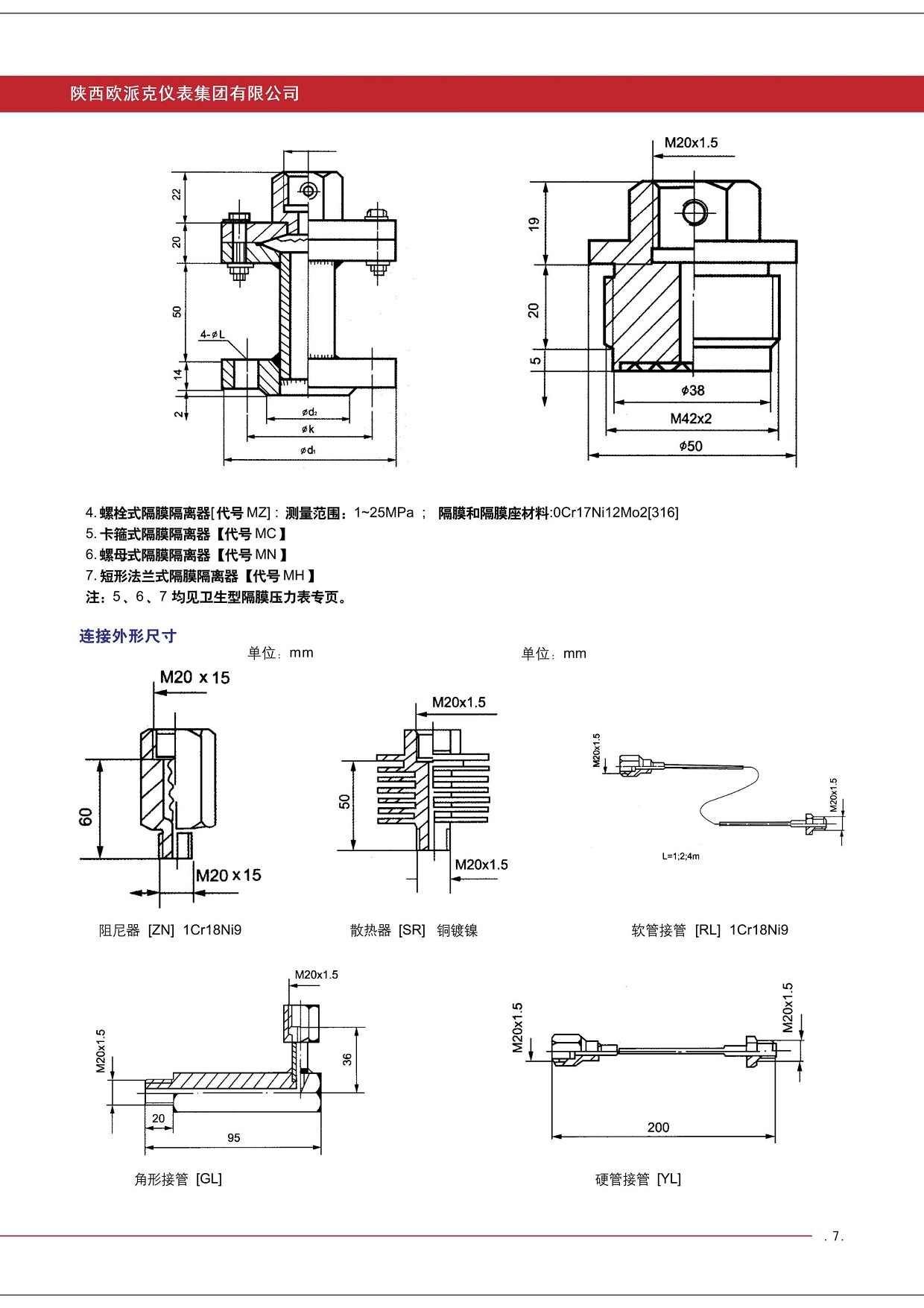

连接外形尺寸



产品选型表


选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺

陕西欧派克仪表集团有限公司的服务与技术支持人员具有丰富的产品知识和现场操作经验,专业化的服务团队能够确保客户得到专业的服务。专业、快速的服务,是我们不变的承诺!

欧派克坚持“以顾客为中心,达到并超越顾客的要求”的理念来为顾客服务公司服务流程。

欧派克服务流程

​以客户为中心:

本公司向用户承诺,本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算,在3年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有仪表产品一律保证7天包退3年保修,终身维修。

售后服务承诺:

1、客户的技术疑问,我们承诺在4个小时内处理完毕。

2、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

3、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
