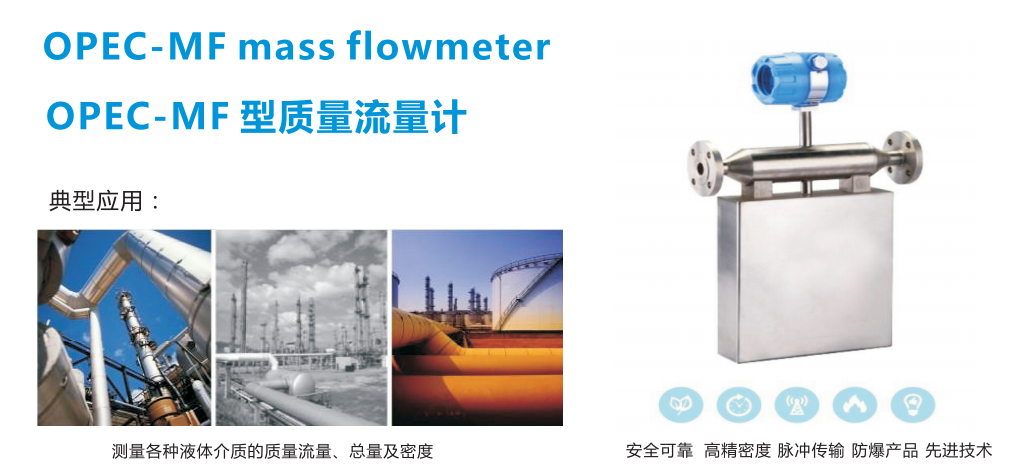

一、概述

       OPEC-MF型质量流量计是-种高精度流量测量仪表。由于其优异的性能,使其测量准确度高,对流体状态要求低,压力损失小,可直接用来测量管道中液体、气体、固液、气固的质量流量及总量、体积流量及总量,介质的密度、温度、溶液的浓度以及较均匀混合的两种液体各自的浓度等参数,测量的准确度胜过其他所有流量计。该质量流量计内部没有活动部件,对工况条件也没有苛刻的要求,具有抗干扰能力强,测量精度高、量程比大、工作稳定可靠、对安装要求低、对流体状态要求低,压力损失小等优点,且易清洗、具备自排空功能;适用于实时在线测量和实时在线监控。其基本技术指标已达到国际先进水平,具有非常广阔的发展及应用前景。

     本公司质量流量计执行标准为:

     JJG 897-1995质量流量计检定规程

     JG1038- 2008质量流量计检定规程


二、测量原理

OPEC-MFY质量流量计的结构式双弯管结构,其测量原理是通过测量作用于双弯管上的简称科氏力来检测管道中的质量流量。

当满足两个条件: (1 )双弯管以一定的频率震动,(2)管道中有流体动时,就会产生-种新的力一-科氏力,这个力是由管道震动和管道流体流动合成产生的附加力,这个力在弯道上产生了扭矩,使得弯管对称其中心线发生扭转。通过弯管两侧的位移传感器检测其电信号,再对电信号进行处理,直接得出质量流量。

三、产品的技术参数

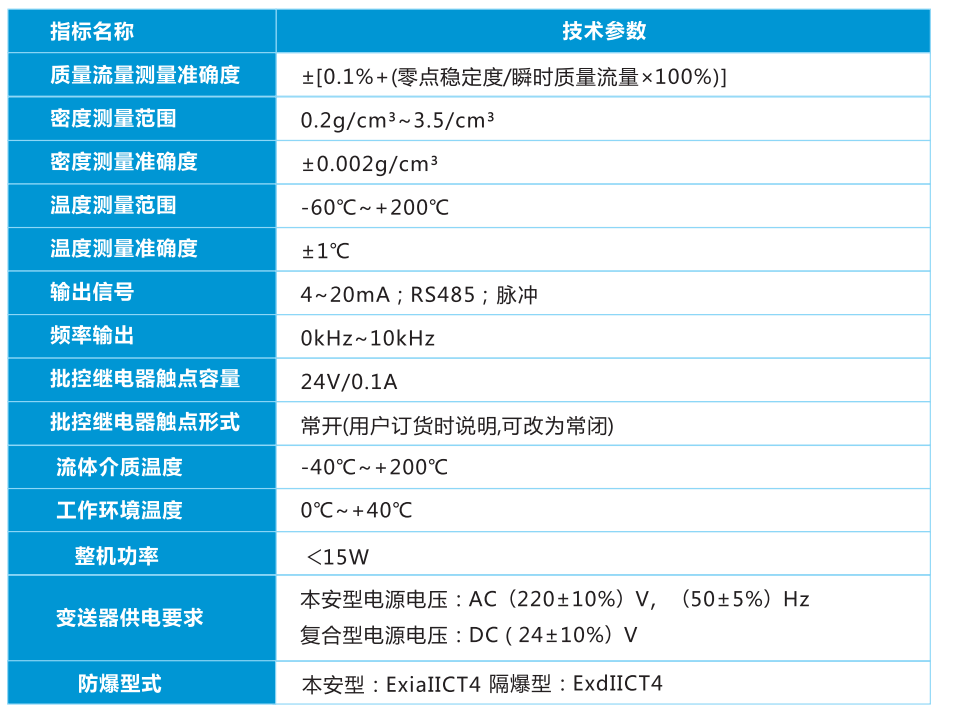

1、技术指标


四、产品的结构组成

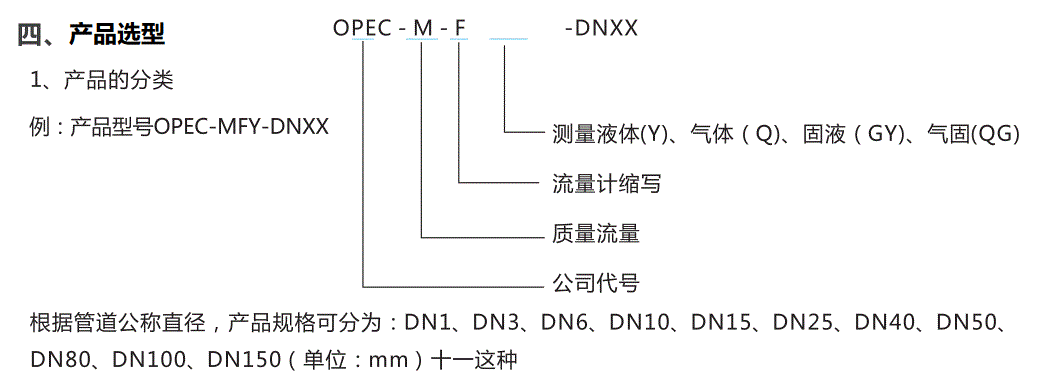

例:产品型号OPEC-MFY-DNXX


根据管道公称直径,产品规格可分为: DN1、DN3、DN6、 DN10、 DN15、 DN25、DN40、DN50、DN80、DN100、 DN150( 单位: mm)十一这种

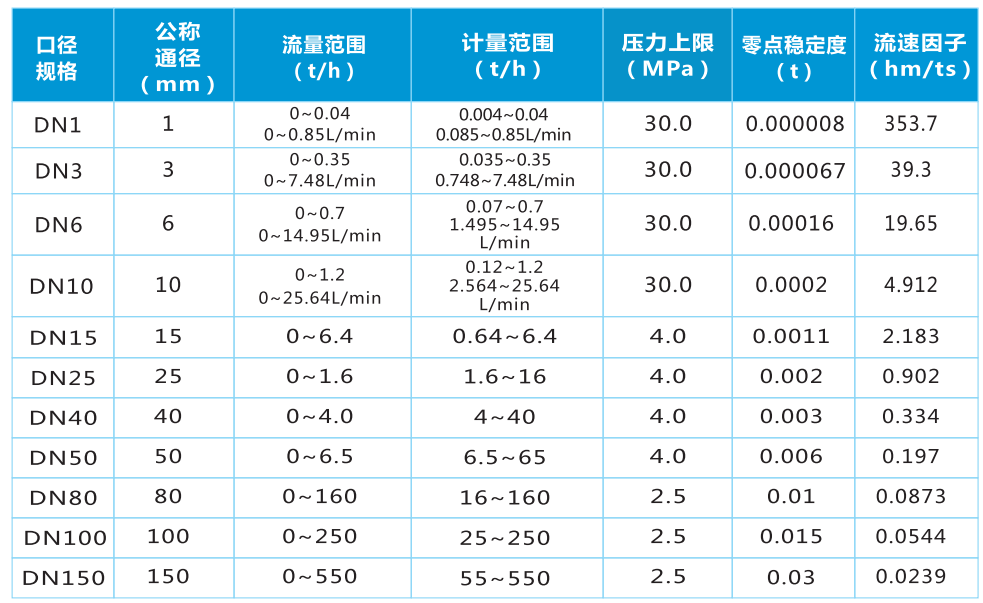

规格型号及基本参数


根据:质量=体积x密度的公式,我们可以得到: -公升煤油的体积= 1公斤/煤油的密度;

有根据:煤油的密度是: 0.78千克/立方分米(升)容易得到一-公斤航空煤油的体积= 1千克/0.78=1.282升,

也就是说,一千克3#航空煤油体积为1.282升(公升) , 一吨航空煤油= 1000千克航空煤油= 1282升航空煤油

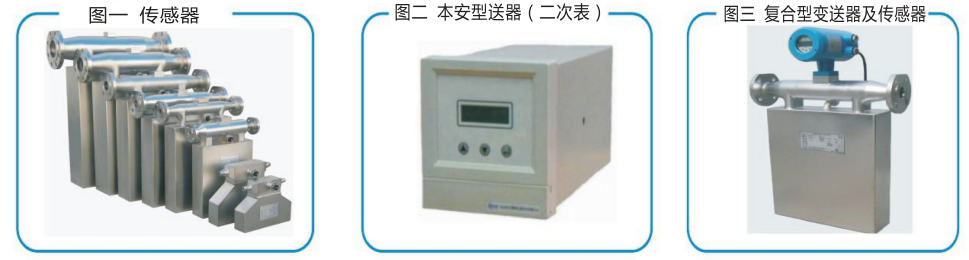

2、产品组成部分


本产品由传感器(--次仪表)和变送器(二次仪表)两部分。

传感器(--次仪表)是质量流量计的机械部分,内部装有激振器、位移传感器和温度传感器。

变送器(二次仪表)是仪表的显示部分,也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等,它的基本功能是:接收并处理传感器的电信号,经过处理直接得到质量流量、温度和密度;并根据上述参数导出体积流量等所需测量的参数;可以显示、输出、储存和远程传输;修改流量计参数。变送器内部都装有安全栅,起防爆隔离保护作用。

复合型流量计的传感器(一-次表)是本质安全型,变送器(二次表)是隔爆型,传感器和变送器都可以在爆炸性气体环境下工作,可以放在危险区。

本安型流量计的传感器( -次表)为本质安全型,可以在爆炸性气体环境下使用,变送器只能在规定的安全环境下工作。

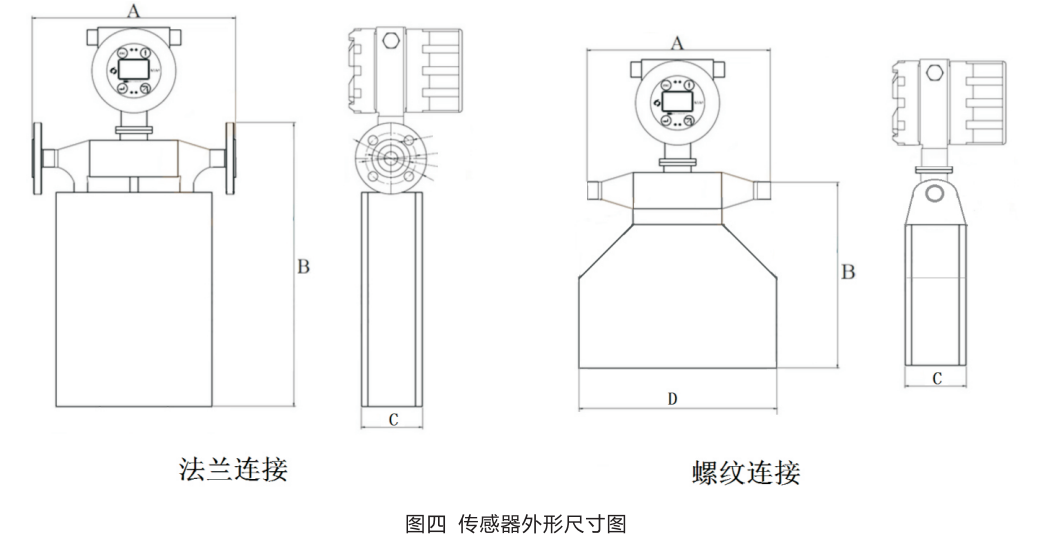

五、传感器外形尺寸

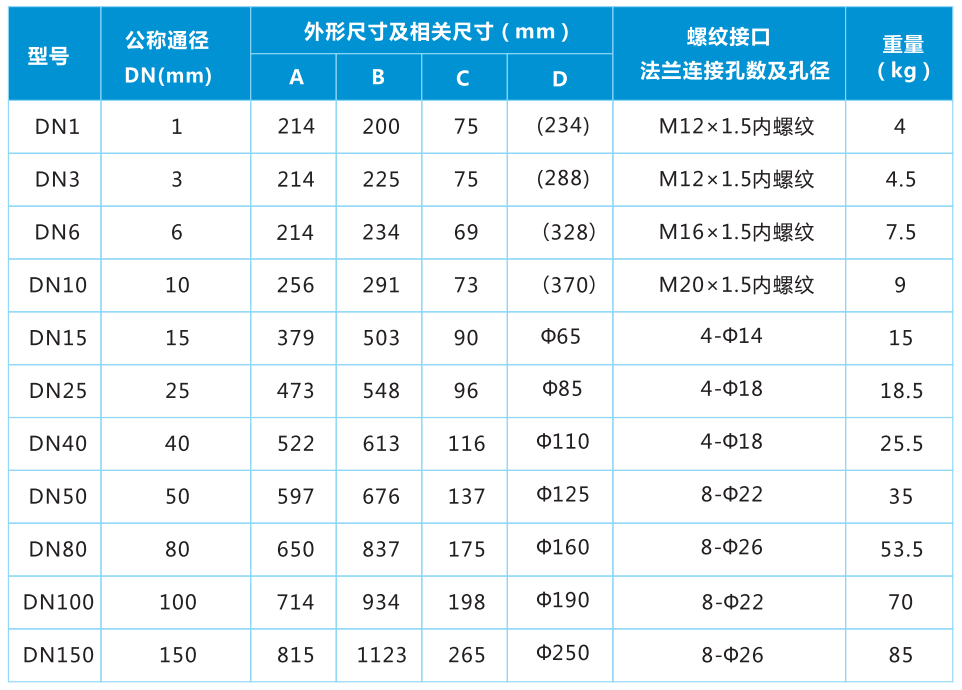

传感器外形尺寸数据表


产品选型表

质量流量计流量计选型册_2 - 副本.gif

选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载

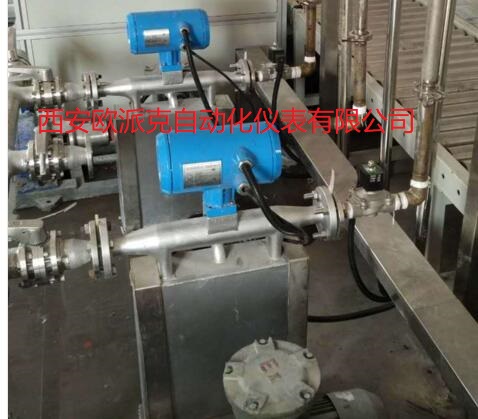

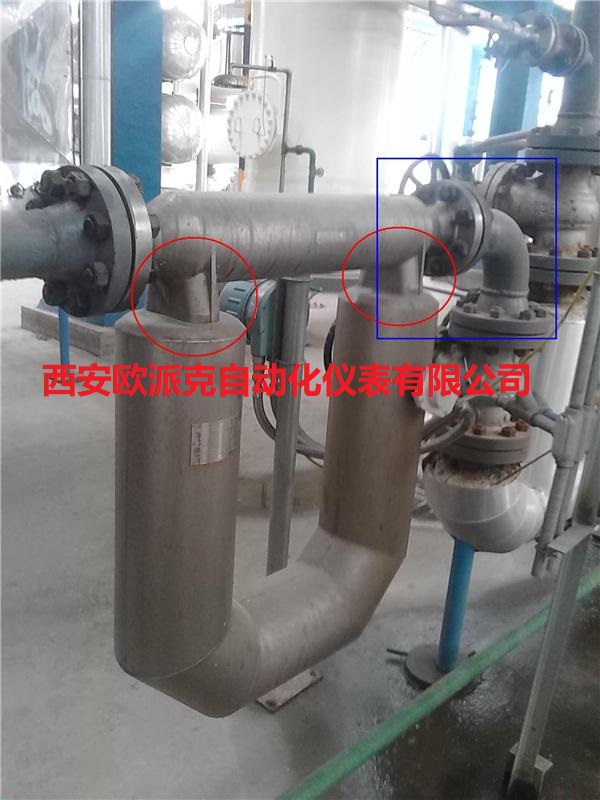

典型案例



知识分享
售后承诺

陕西欧派克仪表集团有限公司的服务与技术支持人员具有丰富的产品知识和现场操作经验,专业化的服务团队能够确保客户得到专业的服务。专业、快速的服务,是我们不变的承诺!

欧派克坚持“以顾客为中心,达到并超越顾客的要求”的理念来为顾客服务公司服务流程。

欧派克服务流程

​以客户为中心:

本公司向用户承诺,本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算,在3年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有仪表产品一律保证7天包退3年保修,终身维修。

售后服务承诺:

1、客户的技术疑问,我们承诺在4个小时内处理完毕。

2、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

3、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
