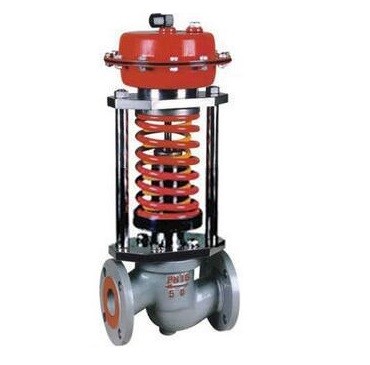

ZZYP自力式压力调节阀
所属分类:自力式调节阀
浏览次数:36958
产品说明:■产品概述ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节...
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情

产品概述
ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。
产品特点
自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
压力分段范围细且互相交叉,调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
橡胶膜片式检测,执行机构测精度高、动作灵敏。
采用压力平衡机构,使调节阀反应灵敏、控制。
主要零件材料
阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖:A3、A3钢涂四氟乙烯 不锈钢
填料:丁腈、乙炳、氟、耐油橡胶
主要技术参数和性能指标

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程(mm) 8 10 14 20 25 40 50 60 70
公称压力PN(Mpa) 1.6、4.0、6.4
压力调节范围(KPa) 15~50 40~80 60~100 80~140 120~180 160~220 200~260
240~300 280~350 330~400 380~450 430~500 480~560 540~620
600~700 680~800 780~900 880~1000 980~1500 1000~2500
流量特性(℃) 快开
调节精度(%) ±5
使用温度(℃) ≤350
允许泄漏量 硬密封(1/h) 单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级)
软密封(m1/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
减压比 更大 10
最小 1.25

■外形尺寸重量

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200
法兰端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850
压力调节范围kpa 15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
280-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量kg 26 37 42 72 90 114 130 144 180 200 250
导压管接头累纹 M16×1.5

■连接标准
法兰标准:铸法法按BG9113-88、JB/79-94

法兰密封面型式:PN16凸面;PN40、64为凹凸、阀体为凹面

结构长度按BG12221-98

执行机构信号接口:内螺纹M16×1.5

※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如:ANSI、JIS、DIN等。
